1 慢速或浮點 CMOS 輸入的影響

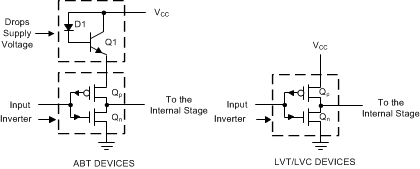

CMOS 和 BiCMOS 系列都具有 CMOS 輸入結構。此結構是一個逆變器，由一個到 VCC 的 p 溝道和一個到 GND 的 n 溝道組成，如 圖 1-1 所示。使用低電平輸入時，P 溝道晶體管導通，N 溝道關斷，導致電流從 V_CC 流出并將節點拉至高電平狀態。使用高電平輸入時，N 溝道晶體管導通，P 溝道關斷，電流流向 GND，將節點拉低。在這兩種情況下，都沒有電流從 V_CC 流向 GND。但是，當從一種狀態切換到另一種狀態時，輸入超過閾值區域，導致 N 溝道和 P 溝道同時導通，從而在 V_CC 和 GND 之間產生電流路徑。此電流浪涌可能會造成損壞，具體取決于輸入處于閾值區域（0.8V 至 2V）的時間長度。每個輸入的電源電流 (I_CC) 可升至幾毫安，峰值約為 1.5V V_I（見圖 2-1）。當在數據表指定的輸入轉換時間限制（位于特定器件的建議運行條件表中）內切換狀態時，這不是問題。示例如 表 1-1 所示。
