3.2 脈寬調制電流檢測風險
檢測直列式元件意味著分流電阻器位于源極旁邊，并受到開關輸入共模電壓的影響，例如高側和低側 FET 之間電機旁邊的分流器。對于直列式檢測，TI 建議使用具有 PWM 增強抑制功能的電流檢測放大器，例如 INA240、INA241、INA253、INA254 和 INA790。從功能上講，由于交流共模抑制有限，其他 CSA 也不能正常工作，因?yàn)檫@種抑制會產生較大的輸出干擾。

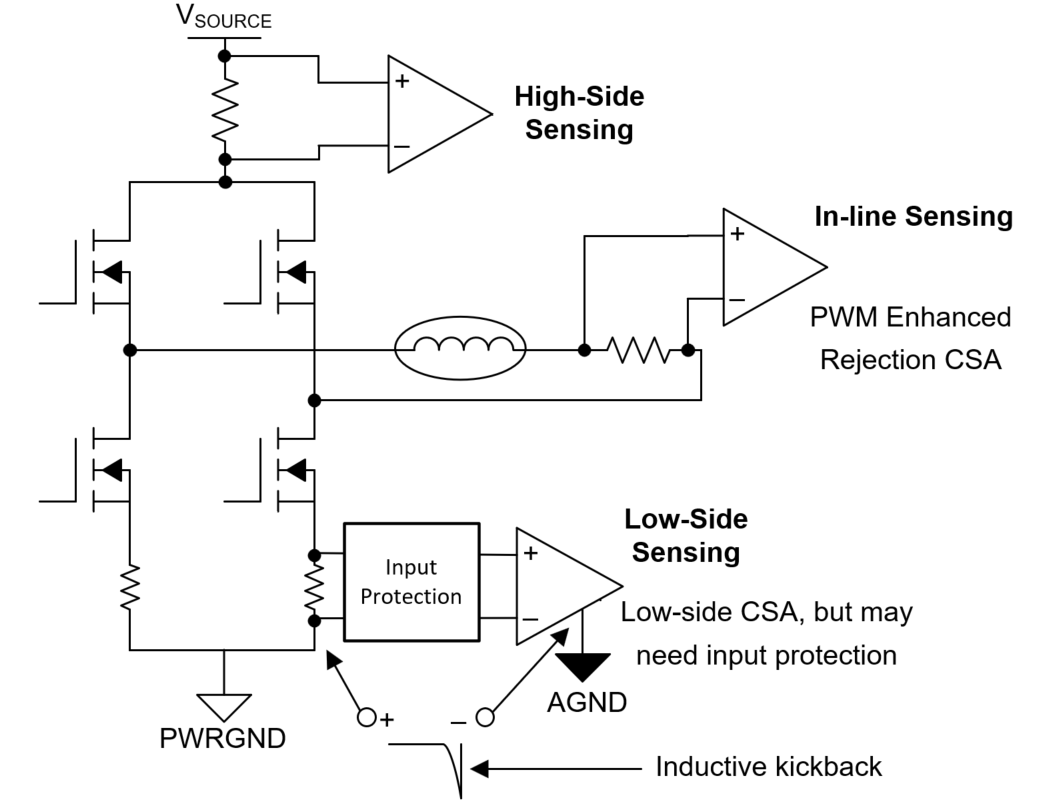

圖 3-2 H 橋中的電流檢測風險此外，測量 FET 的直列側甚至低側可能會使 CSA 受到電感反沖的影響，從而將輸入 VCM 拉至 -0.3V 以下。如果在 FET 的低側使用低側 CSA（VCM 額定值最小為 GND-0.3V），請注意考慮電感反沖。
雖然假設 FET 接地 (PWRGND) 和 CSA 接地 (AGND) 必須相同，因此 VCM 必須始終為 0V，這似乎很簡單，但如果 PWRGND 和 AGND 之間存在高阻抗連接，就不可能做到這一點，因?yàn)楦咦杩惯B接會產生接地環路，而電感反沖又會加劇這種情況。
如果測量到低側 CSA 的電感反沖電壓較大，則 CSA 可能需要輸入保護，如圖 3-1 所示，在低電感反沖電壓下不需要 D1和 D2，或者可以使用快速作用的肖特基二極管代替以進行鉗位。
