通常,由于存在閂鎖效應的固有風險,TI 不建議使用開關或 FET 將 CSA 的電源引腳懸空,如圖 3-6 所示。專為 VS 設計的電路在關斷時需要驅動至 GND,在這種情況下,CSA 不需要電源序列。VS 和 IN+/IN- 可以相互獨立地開啟或關斷。
當輸入引腳(IN+ 和 IN-)連接到電壓(總線打開),并且懸空 VS 或 GND 突然通過 FET 切換或物理連接到模擬電源時,可能會發生這種閂鎖效應。這可以稱為熱插拔 或熱交換。這種情況存在兩個基本問題:

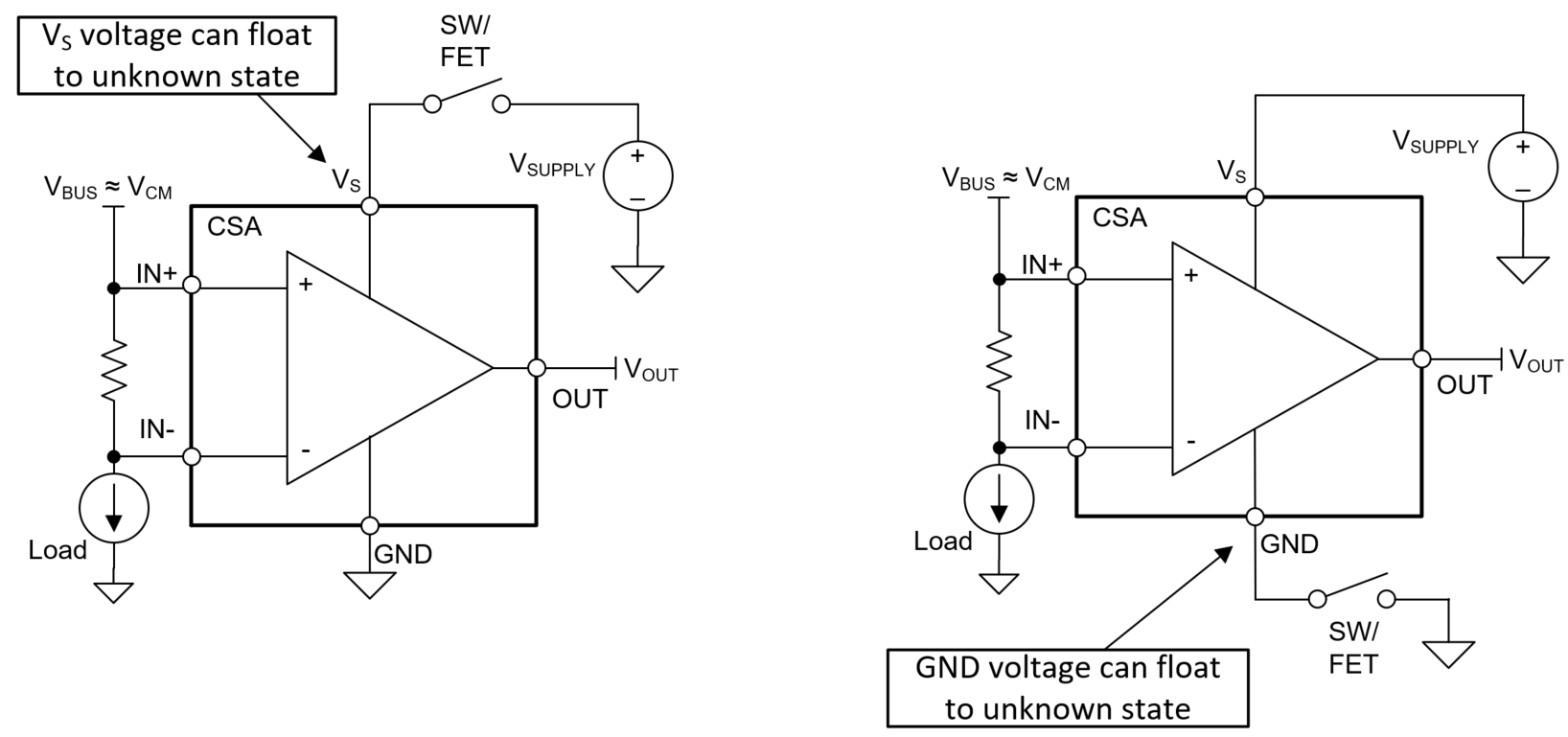

圖 3-6 避免電源引腳懸空對于許多工程師來說,關斷 CSA 有利于降低整體系統功耗,因此使用 FET 打開 VS 很有吸引力。如果工程師采用這種方法,則最佳實踐是在 VS 引腳和 GND 引腳之間放置一個 5kΩ 電阻,如圖 3-7 中所示。該下拉電阻器可用作 Vs 引腳的軟接地,將 Vs 保持在確定的狀態,并為在 FET 導通時的突然電流放電提供一條路徑。
請注意,使用 LDO 為 CSA 供電的常見情況如圖 3-7 所示,說明 LDO 在禁用時通常具有較小的接地漏電流,并且還具有穩定的導通電壓。

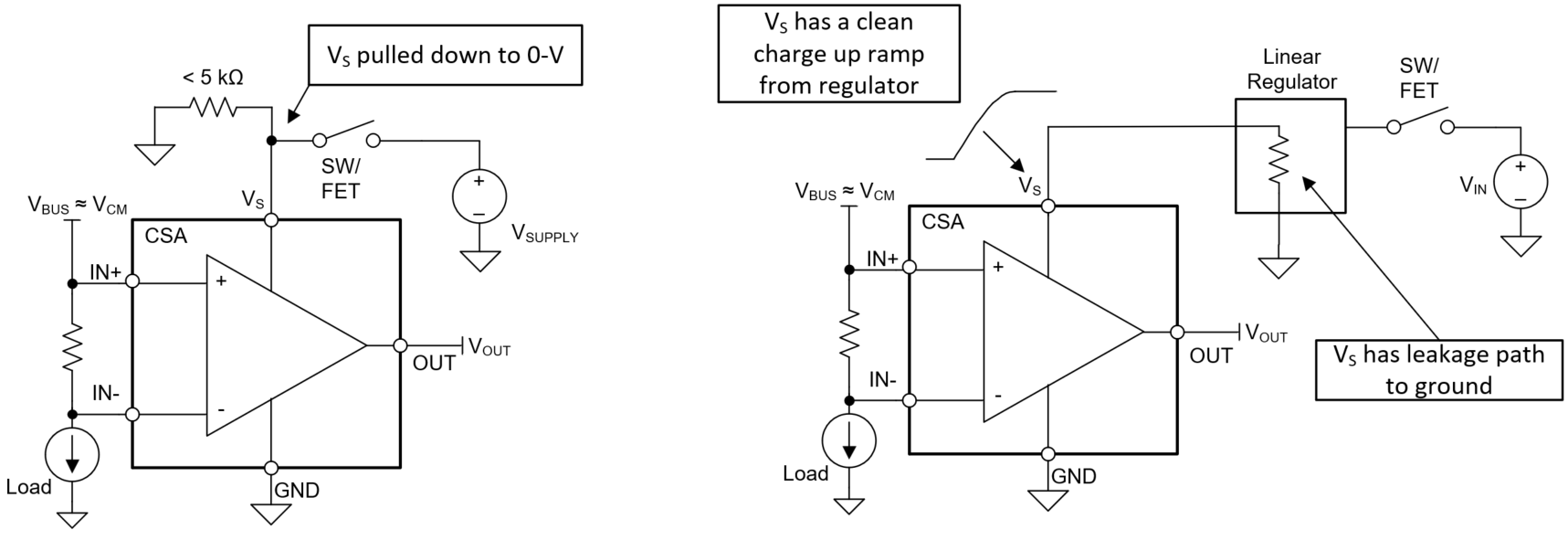

圖 3-7 可接受的電源禁用/啟用將 GND 引腳懸空不是一個好主意,除非您的系統能夠控制電源時序,以及器件的所有引腳(包括用于數字電源監控器的數字引腳)的打開/關閉,而這通常是不切實際的。通常,GND 引腳必須是第一個與系統連接的引腳,也是最后一個與系統斷開連接的引腳?;旧希梢詫⒔拥匾_的打開/關閉視為將 EVM(評估模塊)的引腳連接到工作臺設置的方式。
