3 應用特定 FET
某些 FET 針對開關模式應用進行了優化，而其他 FET 更適合靜態開關。某些 FET 適用于任一應用類型。首先要做的是查看 FET 數據表。TI FET 數據表第 1 頁包含 FET 優化的應用的相關信息。例如，圖 3-1 展示了 CSD16570Q5B 數據表，該 FET 針對 ORing 和熱插拔應用進行了優化。

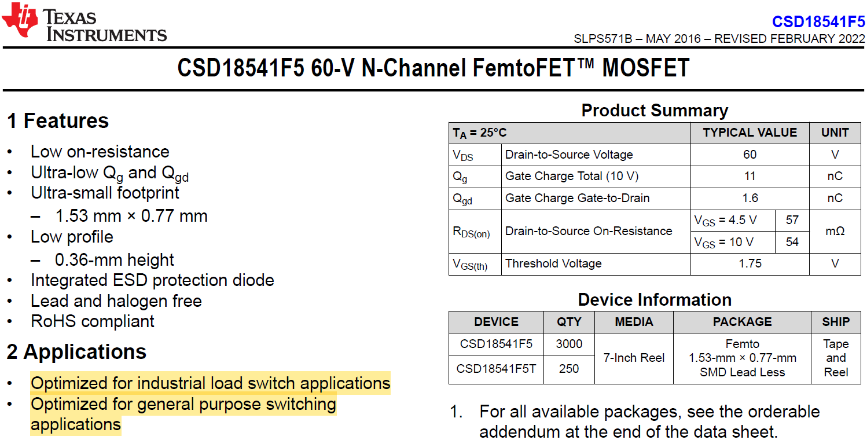

圖 3-1 CSD16570Q5B 數據表同樣，圖 3-2 展示了 CSD18541F5 數據表的摘錄。該器件針對負載開關和通用開關應用進行了優化。
圖 3-2 CSD18541F5 數據表通過進一步深入探究數據表動態特性可知，CSD16570Q5B 不適合開關模式應用，因為電荷比 Qgd/Qgs > 1。當 MOSFET 用作同步降壓轉換器中的低側 FET 時，這使得 MOSFET 更容易受到 CdV/dt 引起的導通的影響。同樣，CSD18541F5 的電荷比大于 1，但典型的內部串聯柵極電阻為 RG = 1200Ω。這限制了開關速度，該 FET 不是開關模式應用的最佳選擇。如果對 FET 是否可用于特定應用存在一些疑問，請查看數據表中的應用 部分和動態特性 部分。如果還有其他問題，請聯系您的 FET 供應商以獲取更多信息。
