4.2 柵源閾值電壓 VGS(th)
在 TI FET 數據表中，柵源閾值電壓 VGS(th) 是在 ID = 250μA 時指定的。此時，F(xiàn)ET 剛剛開始傳導電流、低于最小 VGS，其中 RDS(on) 在數據表中指定。例如，如表 4-4 所示，CSD18541F5 60V N 溝道 FET 的 VGS(th) = 1.75V，但最小 VGS = 4.5V，其中 RDS(on) 在數據表中指定。
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 | |
|---|---|---|---|---|---|---|
| 靜態特性 | ||||||
| BVDSS | 漏源電壓 | VGS = 0V，IDS = 250μA | 60 | V | ||
| IDSS | 漏源漏電流 | VGS = 0V，VDS = 48V | 1 | μA | ||
| IGSS | 柵源漏電流 | VDS = 0V，VGS = 20V | 10 | μA | ||
| VGS(th) | 柵源閾值電壓 | VDS = VGSIDS = 250μA | 1.4 | 1.75 | 2.2 | V |
| RDS(on) | 漏源導通電阻 | VGS = 4.5V，IDS = 1A | 57 | 75 | mΩ | |
| VGS = 10V，IDS = 1A | 54 | 65 | ||||
| gfs | 跨導 | VDS = 6V，IDS = 1A | 7.7 | S | ||
| 動態特性 | ||||||
| Ciss | 輸入電容 | VGS = 0V，VDS = 30V， ? = 1MHz |
598 | 777 | pF | |
| Coss | 輸出電容 | 47 | 61 | pF | ||
| Crss | 反向傳輸電容 | 8.1 | 10.5 | pF | ||
| RG | 串聯柵極電阻 | 1200 | 1600 | ? | ||
| Qg | 柵極電荷總量 (10V) | VDS = 30V，IDS = 1A | 11 | 14 | nC | |
| Qgd | 柵極電荷（柵極到漏極） | 1.6 | nC | |||
| Qgs | 柵極電荷（柵漏極） | 1.5 | nC | |||
| Qg(th) | Vth 下的柵極電荷 | 0.8 | nC | |||
| Qoss | 輸出電荷 | VDS = 30V，VGS = 0V | 3.2 | nC | ||
| td(on) | 導通延遲時間 | VDS = 30V，VGS = 4.5V， IDS = 1A，RG = 0? |
572 | ns | ||
| tr | 上升時間 | 540 | ns | |||
| td(off) | 關斷延遲時間 | 1076 | ns | |||
| tf | 下降時間 | 496 | ns | |||
| 二極管特性 | ||||||
| VSD | 二極管正向電壓 | ISD = 1A，VGS = 0V | 0.8 | 1 | V | |
一個常見的錯誤是假定只要 VGS ≥ VGS(th)，F(xiàn)ET 就會導通并在應用中按預期運行。但情況并非總是如此。為確保 RDS(on) 滿足數據表限制，VGS 必須始終大于或等于最小值，其中 RDS(on) 在數據表中指定。這種情況經常被忽略，并且會導致應用出現意外的問題。使用 CSD18541F5 的客戶必須更改設計，因?yàn)閼?yīng)用使用的是 VGS = 3.3V，而不是 VGS = 4.5V。如圖 4-1 所示，當在 VGS < 4.5V 的情況下運行 CSD18541F5 時，曲線的斜率幾乎是垂直的，VGS(th) 的微小變化會導致 RDS(on) 發生指數級變化。

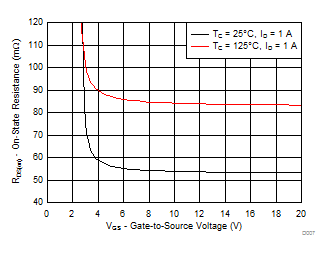

圖 4-1 CSD18541F5 RDS(on) 與 VGS 間的關系
