3.1.1 使用 PurePath? Console 對雙二階濾波器進行編程的示例

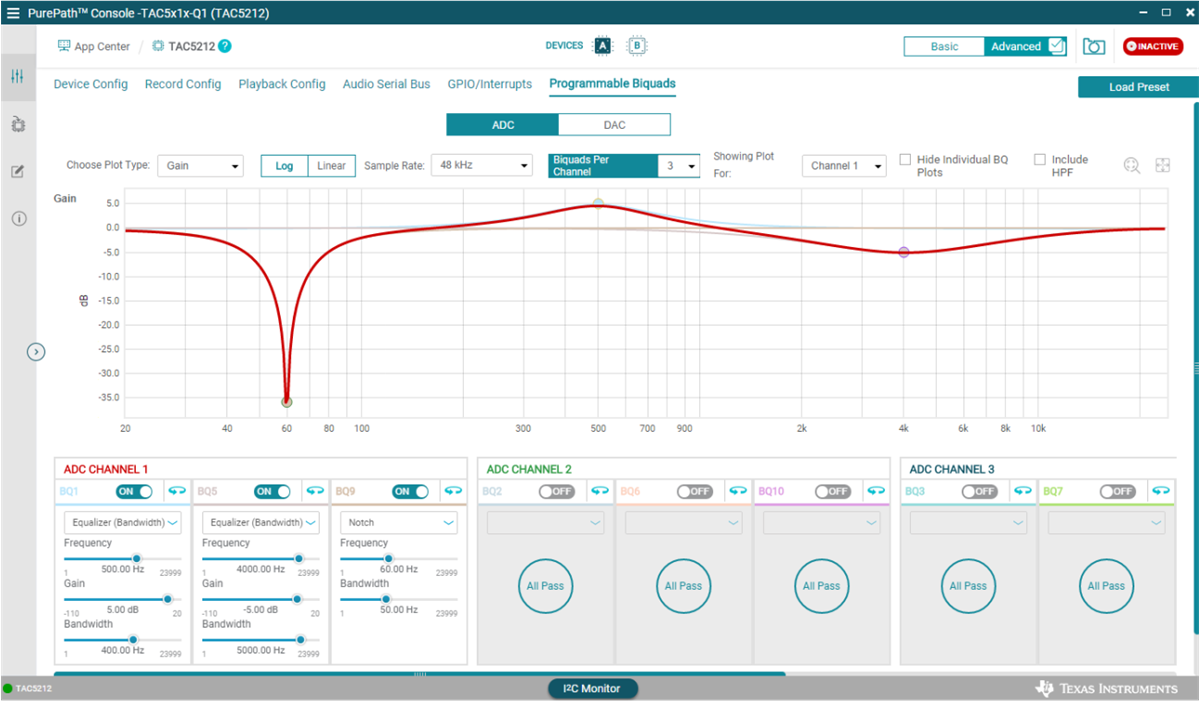

圖 3-3 展示了如何為通道 1 創建一組濾波器，包括帶寬為 400Hz 且在頻率為 500Hz 時實現 5dB 增益的濾波器、帶寬為 5kHz 且在頻率為 4kHz 時實現 –5dB 削波的濾波器，以及頻率為 60Hz 且帶寬為 50Hz 的陷波濾波器。全部三個濾波器的整體響應都以紅色繪制。圖表支持用戶放大和縮小頻率響應圖，并選擇對數或線性頻率軸、繪圖增益、相位、群延遲或脈沖響應。
圖 3-3 PurePath? Console 可編程雙二階濾波器示例

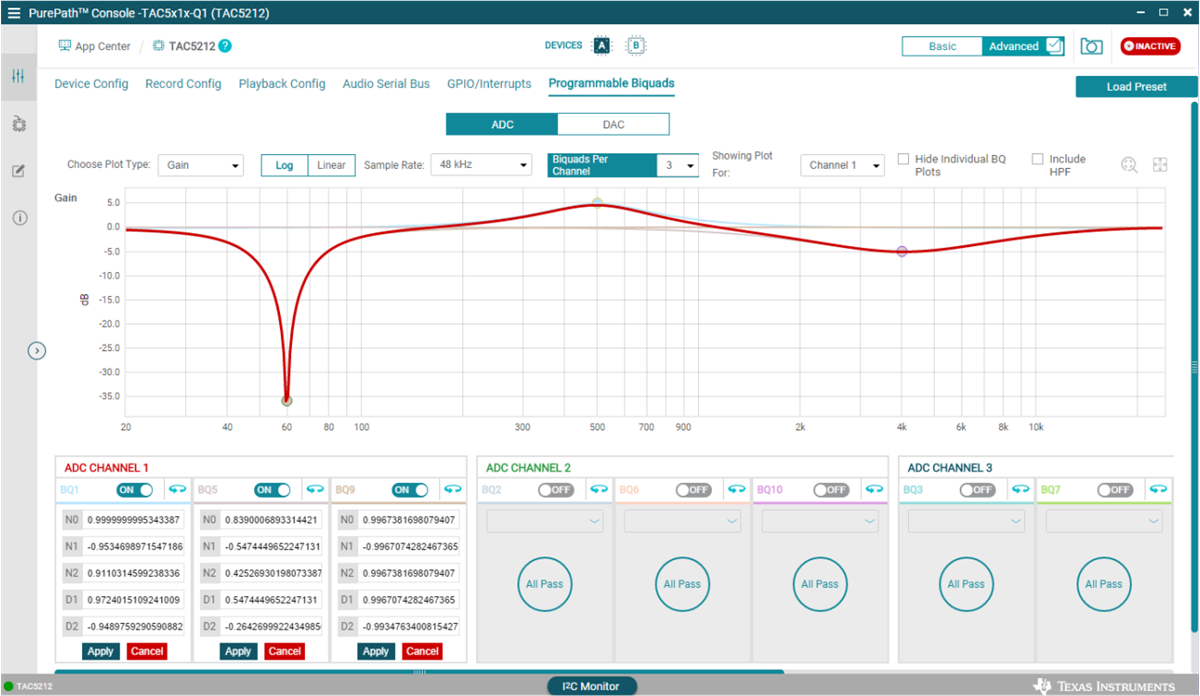

點擊每個雙二階濾波器的旋轉箭頭，將會顯示方程式 3 中 N0、N1、N2、D1 和 D2 的歸一化浮點系數，如圖 3-4 所示。請注意，PurePath? Console 已計算出方程式 2 的浮點系數 b0、b1、b2、a1 和 a2，并轉換為 N0、N1、N2、D1 和 D2 的必要值。點擊 Apply 按鈕，通過 I2C 將系數傳輸到 EVM 上的 TAC5x1x/TAC5x1x-Q1 器件。
圖 3-4 以歸一化浮點格式顯示計算系數的 PurePath? Console 可編程雙二階濾波器示例
