ZHCAEC3 August 2024 DRV8818
3.1 實驗和結果
通過在 MCU 不發送步進脈沖時將 EN_STSL 設置為 1b，可以將 DRV8452 和 DRV8462 配置為以靜止省電 (SPS) 模式運行。通過將線圈電流從運行電流降至保持電流值，可以降低功率損耗。有關如何配置器件以實現節能的更多詳細信息，請參閱 DRV8462：可實現高效率和無噪聲運行的 65V、5-10A 步進電機驅動器 數據表中的“靜止省電模式”部分。
我們使用 DRV8462EVM 進行了一項實驗，比較了采用和不采用靜止省電模式時步進電機的運行情況。表 3-1 中列出了測試條件。
表 3-1 靜止省電方法的測試條件
| 參數 | 值 |
|---|---|
| VM | 24V |
| 微步進 | 1/16 |
| ITRIP | 2A |
| 運行時間 | 250ms |
| 靜止時間 | 100ms |
| 保持電流 | 運行電流的 20% |
以下幾個圖顯示了禁用和啟用 SPS 模式時的波形和熱像儀圖像。在熱像儀圖像中，左側顯示初始溫度，而右側顯示最終溫度。表 3-2 中匯總了溫差結果。

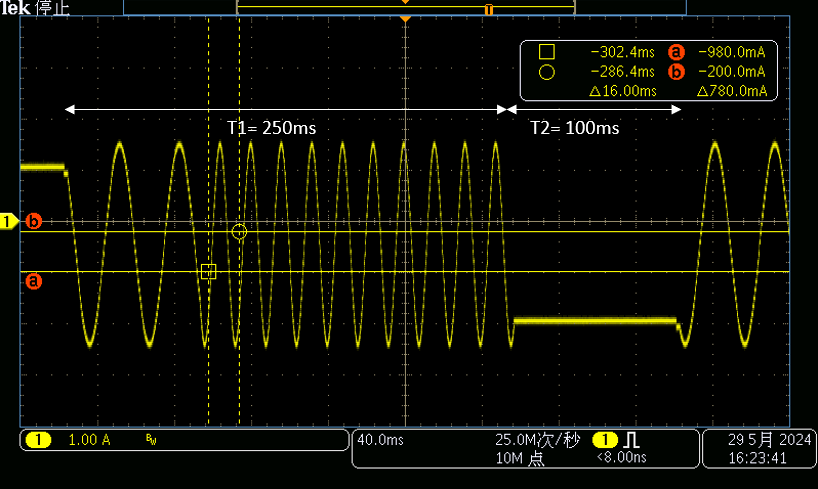

圖 3-4 靜止省電模式已禁用

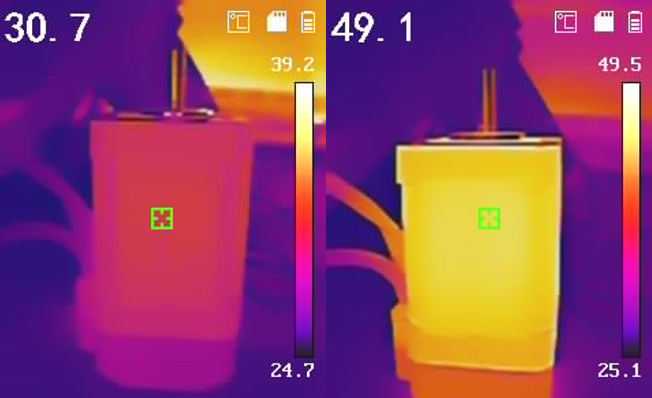

圖 3-6 電機中的溫差 - SPS 模式已禁用

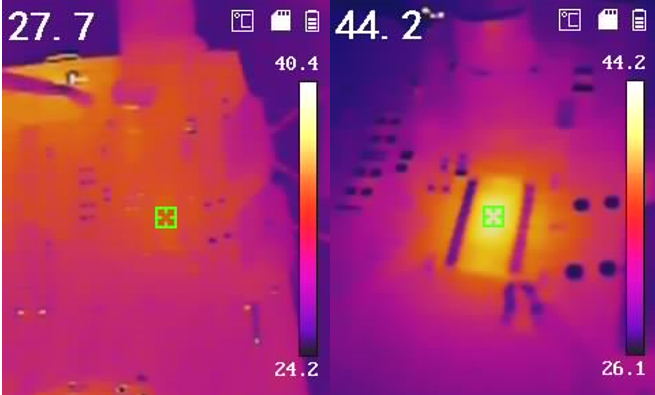

圖 3-8 IC 中的溫差 - SPS 模式已禁用

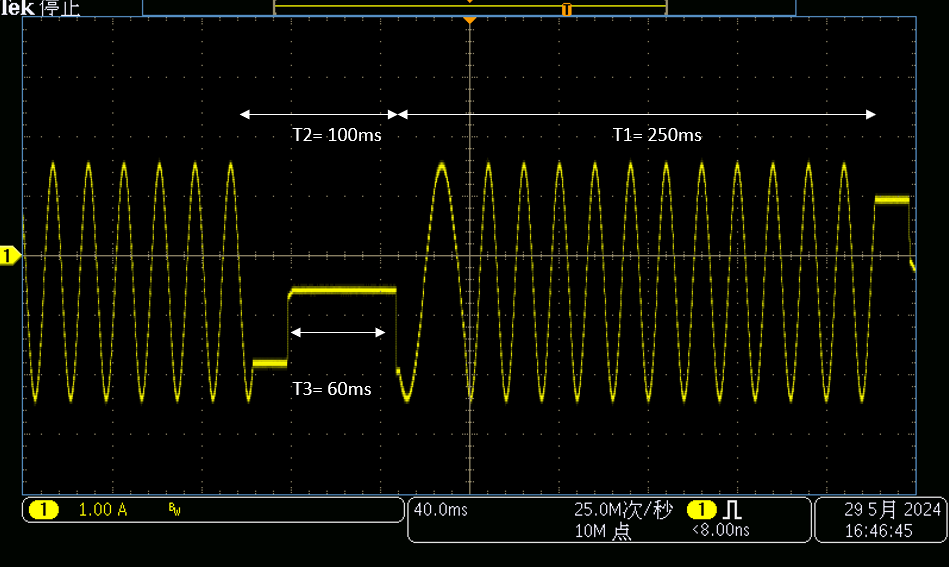

圖 3-5 靜止省電模式已啟用

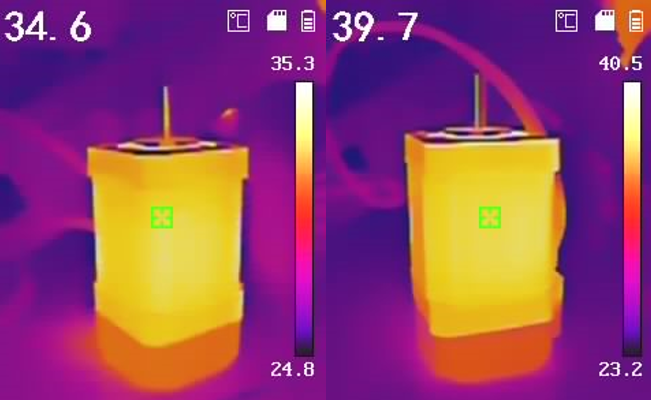

圖 3-7 電機中的溫差 - SPS 模式已啟用

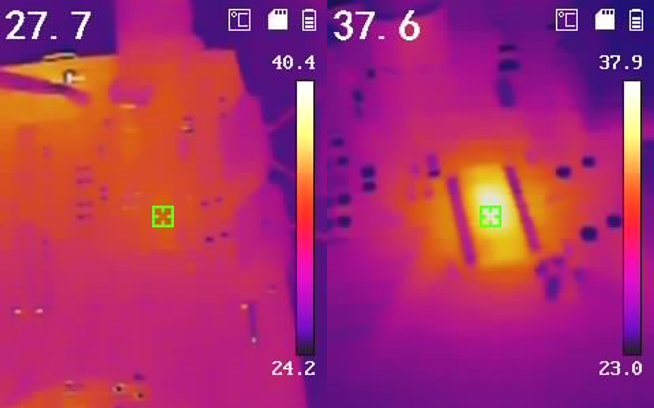

圖 3-9 IC 中的溫差 - SPS 模式已啟用表 3-2 靜止省電模式散熱優勢
| 靜止省電模式 | 禁用 | 啟用 |
|---|---|---|
| 電機溫差 | 18.4°C | 5.1°C |
| IC 溫差 | 16.5°C | 9.9°C |
