1.4.1 外露焊盤封裝
某些電機驅動器封裝具有稱為散熱焊盤或 PowerPAD? 的外露焊盤。這些散熱焊盤位于電機驅動器的底部，可連接到 PCB 的著陸焊盤。該散熱焊盤通過建立低熱阻路徑將熱量從裸片散發到 PCB 著陸焊盤，從而實現器件的大部分散熱。著陸焊盤位于 PCB 的頂部，其尺寸必須與電機驅動器外露的 PowerPad? 相同或更大。它還應該牢固地連接到底部接地平面，并讓多個散熱過孔位于其正下方。

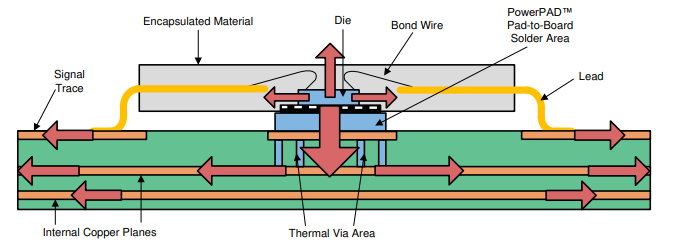

圖 1-1 安裝在 PCB 上的 Thermal Pad? 封裝的橫截面以及由此產生的熱傳遞
