1.4.3 覆銅厚度
平面上的覆銅厚度對于 PCB 熱性能至關重要。增加 PCB 上的覆銅厚度可以進一步降低平面的有效熱阻。這樣可以提高電路板傳導和散熱的能力，從而提高可靠性和性能，因為布線可以安全高效地承載更大的電流。
對于大功率應用，建議使用大于 0.5oz 或 1oz 的覆銅厚度，以保持較低的工作溫度。在所有 TI 電機驅動器 EVM 設計中，頂層和底層都使用 2oz 厚度的覆銅。在典型的 4 層 PCB 設計中，頂層和底層使用 2oz 覆銅，中間的兩個信號層使用 1oz 覆銅。一個好的指導原則是，如果覆銅厚度加倍，相同尺寸平面的熱阻將減半。

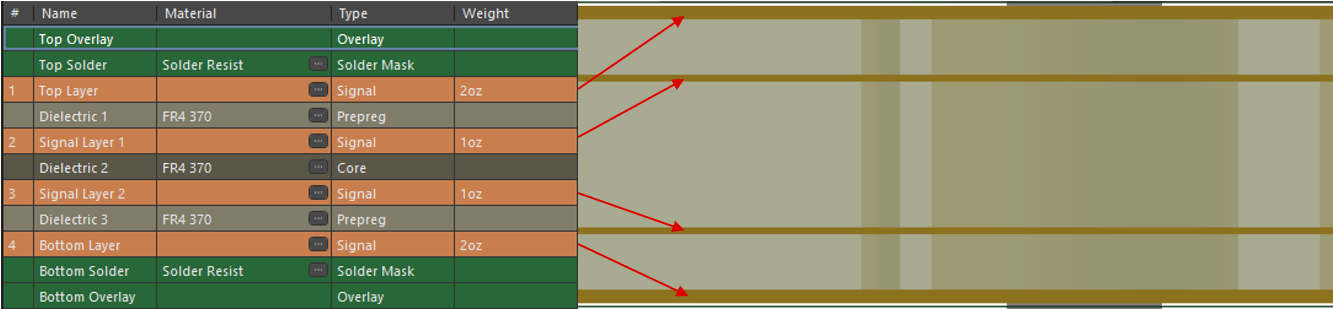

圖 1-3 4 層 EVM 的覆銅厚度示例
