5 PCB 布局
設置更高的開關頻率后，工程師可以選擇更小的濾波電感器和更小的輸出電容器。此外，較高的開關頻率對于減小輸入側的電壓紋波很有幫助，因此也可以減小輸入電容器的大小。PCB 解決方案的尺寸縮小，可實現更靈活的應用。根據表 2-1 中的參數，圖 5-1 展示了 600kHz 下的 PCB 解決方案。圖 5-2 展示了 1000kHz 下的 PCB 解決方案。與 600kHz 應用相比，1000kHz 應用的解決方案尺寸縮小約 30%。

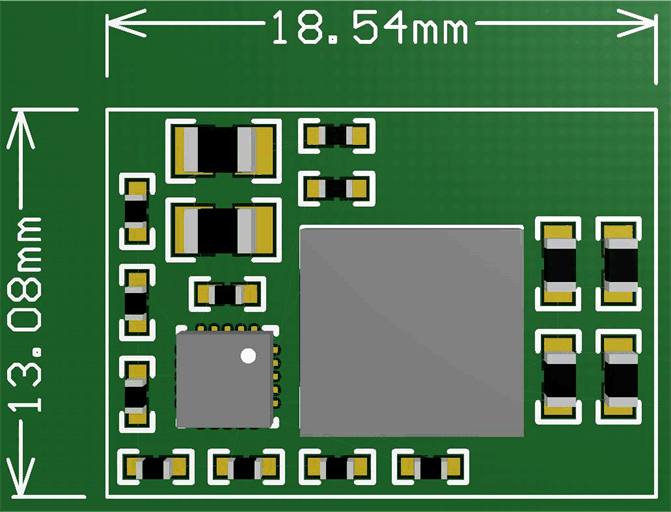

圖 5-1 PCB 解決方案，F(xiàn)SW = 600kHz

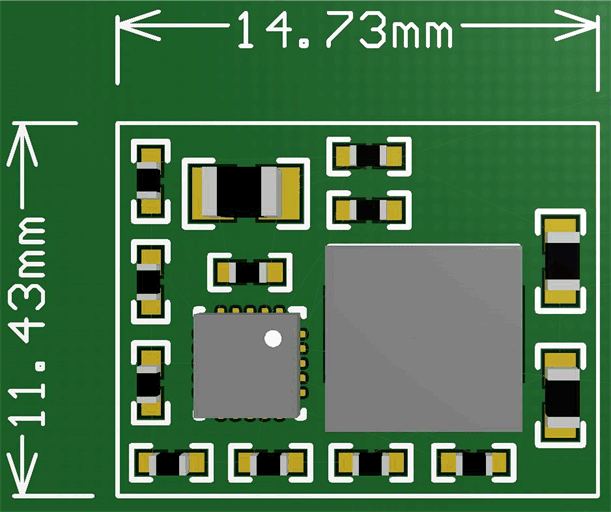

圖 5-2 PCB 解決方案，F(xiàn)SW = 1000kHz
