2.1 開關損耗
開關損耗與開關從導通狀態轉換到關斷狀態以及從關斷狀態轉換到導通狀態的過程相關聯。圖 2-1 是關于電感負載的完整開關過程。它顯示了漏極電流和漏極電壓隨時間的變化情況。Tcross 定義為電壓和電流完成瞬變所需??的時間?[2]。

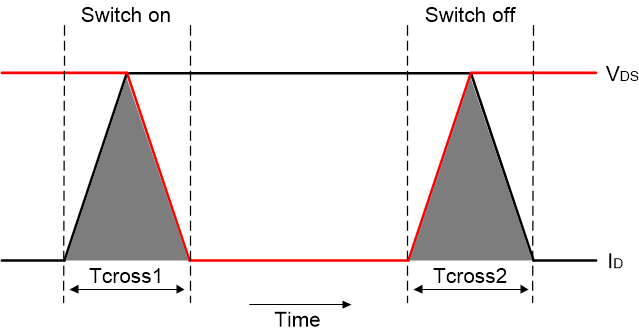

圖 2-1 開關電感負載時的電壓和電流波形如圖 2-1 所示，電壓、電流和時間軸所包圍的區域就是 MOSFET 在轉換期間的功率損耗。單周期功率損耗可根據方程式 1 得出。
方程式 1.
其中
- VDSmax 是（關斷時）開關上的電壓
- IDmax 是（導通時）流過開關的電流
- Tcross 分別是導通和關斷期間的交叉時間
降壓轉換器在輸出側配有濾波電感器，因此符合上述開關損耗公式。方程式 2 展示了重復開關時的電感開關損耗。開關頻率越高，開關每秒改變狀態的次數就越大，因此這些損耗與開關頻率成正比。
方程式 2.
其中
- Vin 是輸入電壓
- fsw 是開關頻率
