在 DAC SRC 流程中，接收到的 ASI 總線可以首先通過采樣速率轉換器，因?yàn)榛祛l或多路復用可以在主 Fs 速率下運行。默認的 DAC 流程如圖 3-2 所示，其中以不同采樣速率運行的 2 個 ASI 數字輸入會在進行數字濾波、音量控制、插值和 DAC 驅動器之前進行混頻/多路復用。與 ADC SRC 類似，用戶可為這兩種速率選擇主要 ASI 或輔助 ASI。 圖 3-2 顯示了主 Fs 作為較高速率（默認模式）。

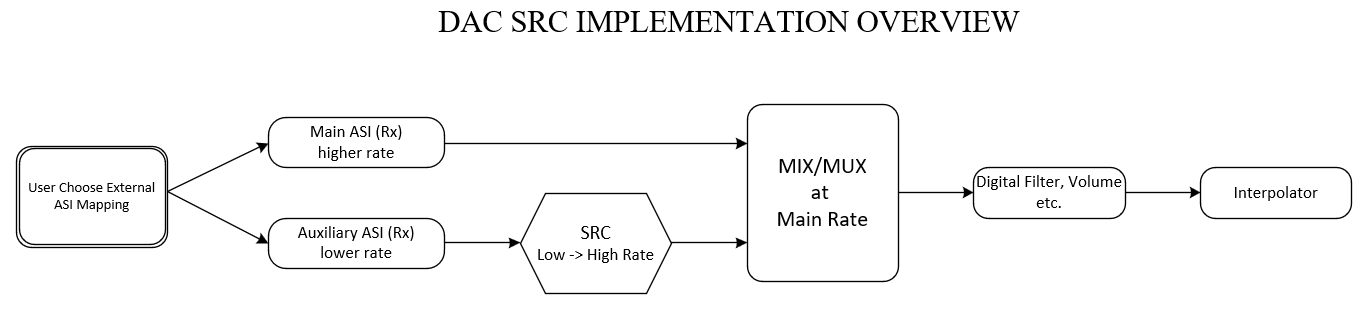

圖 3-2 TAx5x1x DAC SRC 概述 - 默認模式

與 ADC 類似，用戶在對 2 個信號進行混頻時需要觀察電平，而確定 DAC 混頻系數的公式如下所示，其中 w 表示幅度的權重或比例。例如，w=0.5 表示幅度的一半，在 16 位 DAC 混頻器系數中則轉換為 'h2000。一些路徑系數默認為 'h4000，其滿量程幅度為 1。

對于主要 ASI（較高速率接口），DAC 混頻器系數通過寄存器頁面地址 0x11 和寄存器地址 0x08 至 0x47 進行配置；對于輔助 ASI（較低速率），則通過寄存器頁面地址 0x11 和寄存器地址 0x48 至 0x57 進行配置。

對于側鏈 DAC 混頻器，該系統通過寄存器頁面地址 0x11 和寄存器地址 0x58 至 0x77 進行配置方程式 4。
