TAC5212 是一款具有雙通道模數轉換器的編解碼器,其輸入引腳(IN1P/M 和 IN2P/M)可配置為差分輸入、單端輸入或單端多路復用器輸入(采用交流或直流耦合)。通過 ADC_CH1_INSRC 配置輸入類型,通過 ADC_CH1_IMP 配置輸入阻抗,通過 ADC_CH1_CM_TOL 配置耦合和共模容差。
| 輸入配置設置 | B0_P0_R80 (ADC_CH1_CFG0) [7:6] | 輸入通道配置 |
|---|---|---|
| 0 | ADC_CH1_INSRC=[00] | 模擬差分輸入 |
| 1 | ADC_CH1_INSRC=[01] | 模擬單端輸入 |
| 2 | ADC_CH1_INSRC=[10] | 模擬單端多路復用器 INP1 輸入 |
3 | ADC_CH1_INSRC=[11] | 模擬單端多路復用器 INM1 輸入 |
| 輸入阻抗設置 | B0_P0_R80 (ADC_CH1_CFG0) [5:4] | ADC 通道 1 輸入阻抗 |
|---|---|---|
| 0 | ADC_CH1_IMP=[00] | 典型 5kΩ 輸入阻抗(對于 4Vrms 情況,為 10kΩ) |
| 1 | ADC_CH1_IMP=[01] | 典型 10kΩ 輸入阻抗 |
| 2 | ADC_CH1_IMP=[10] | 典型 40kΩ 輸入阻抗 |
| 3 | ADC_CH1_IMP=[11] | 保留 |

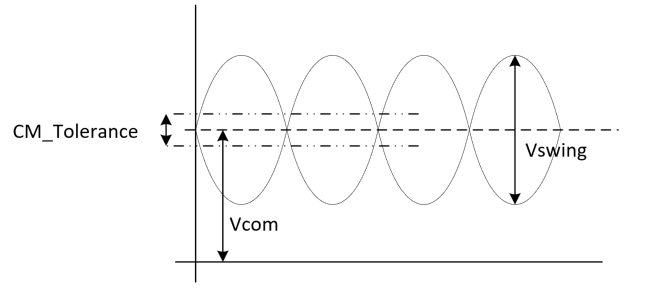

共模容差定義為差分放大器共模信號的變化,如圖 1-1中所示。
圖 1-1 共模容差在交流耦合模式下,該器件系列支持三種共模容差:差分 100mVpp、1Vpp 和軌到軌(電源至地);在直流耦合模式下,它支持差分 1Vpp 和軌到軌(電源至地)。需要根據最大預期共模變化來選擇該共模容差。由于較寬的共模容差的確會降低其他性能參數,因此建議選擇可能的更低容差模式。
| 共模容差設置 | B0_P0_R80 (ADC_CH1_CFG0) [3:2] | 輸入通道共模容差 |
|---|---|---|
| 0 | ADC_CH1_CM_TOL=[00] | 具有共模變化容差的交流耦合輸入,單端配置支持 50mVpp,差分配置支持 100mVpp |
| 1 | ADC_CH1_CM_TOL=[01] | 具有共模變化容差的交流耦合/直流耦合輸入,單端配置支持 500mVpp,差分配置支持 1Vpp(預計 SNR 下降 1-2dB) |
| 2 | ADC_CH1_CM_TOL=[10] | 具有共模變化容差的交流耦合/直流耦合輸入,支持軌到軌(電源至地)(預計 SNR 下降約 35dB,僅在這種情況下支持高 CMRR) |
| 3 | ADC_CH1_CM_TOL=[11] | 保留 |
請注意,務必牢記器件在所有模式下的滿標量程 (Vswing)。這對于較大的共模信號尤其重要,因?yàn)樗鼈儠?huì)限制有效的輸入范圍。例如,在模式 1 直流耦合中,器件內部共模電壓 1.375V 的 500mVp 共模電壓變體會將 Vswing 限制為 3.75Vpp 單端或 7.5Vpp (2.65Vrms) 差分。在模式 2 下,它可以支持 0V 至電源電壓的共模范圍,但在這兩個極值處,都沒有剩余空間可將差分信號應用于輸入引腳。

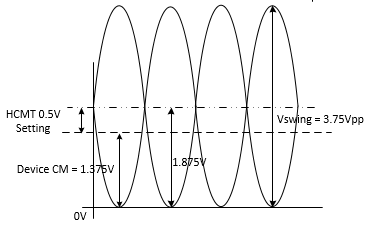

圖 1-2 模式 1 共模示例

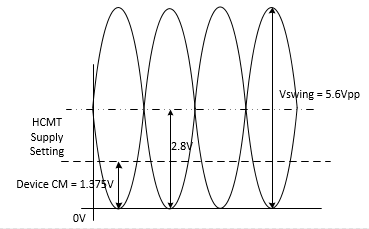

圖 1-3 模式 2 共模示例
