ZHCADM8A October 2023 – May 2024 TAA5212 , TAA5242 , TAC5111 , TAC5112 , TAC5142 , TAC5211 , TAC5212 , TAC5242
2 模擬輸入配置
表 2-1 在本應用手冊中概述了 IN1 的不同輸入配置，這些配置同樣適用于 IN2 輸入，只不過寄存器通道更改為 2。
表 2-1 IN1 輸入配置和輸入擺幅
| 輸入引腳 | 輸入模式 | 拓?fù)?/th> | 輸入擺幅 |
|---|---|---|---|

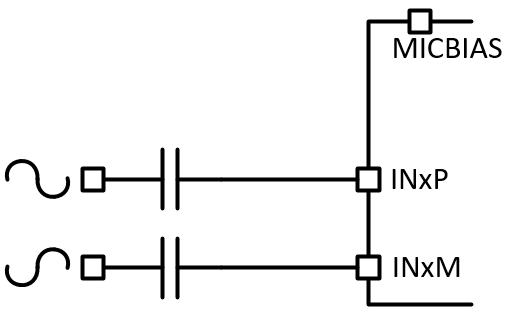

| IN1P-IN1M | 線路輸入差分，交流耦合 |  |
2Vrms |

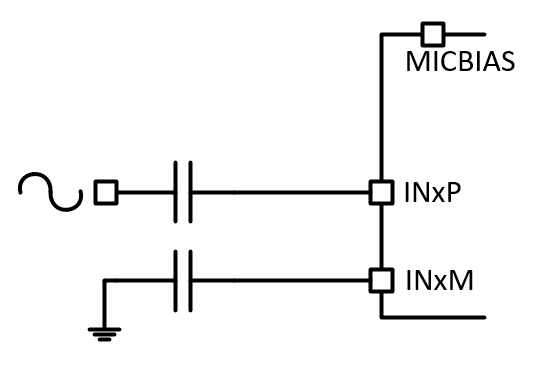

| IN1P | 線路輸入單端，交流耦合 |  |
1Vrms |

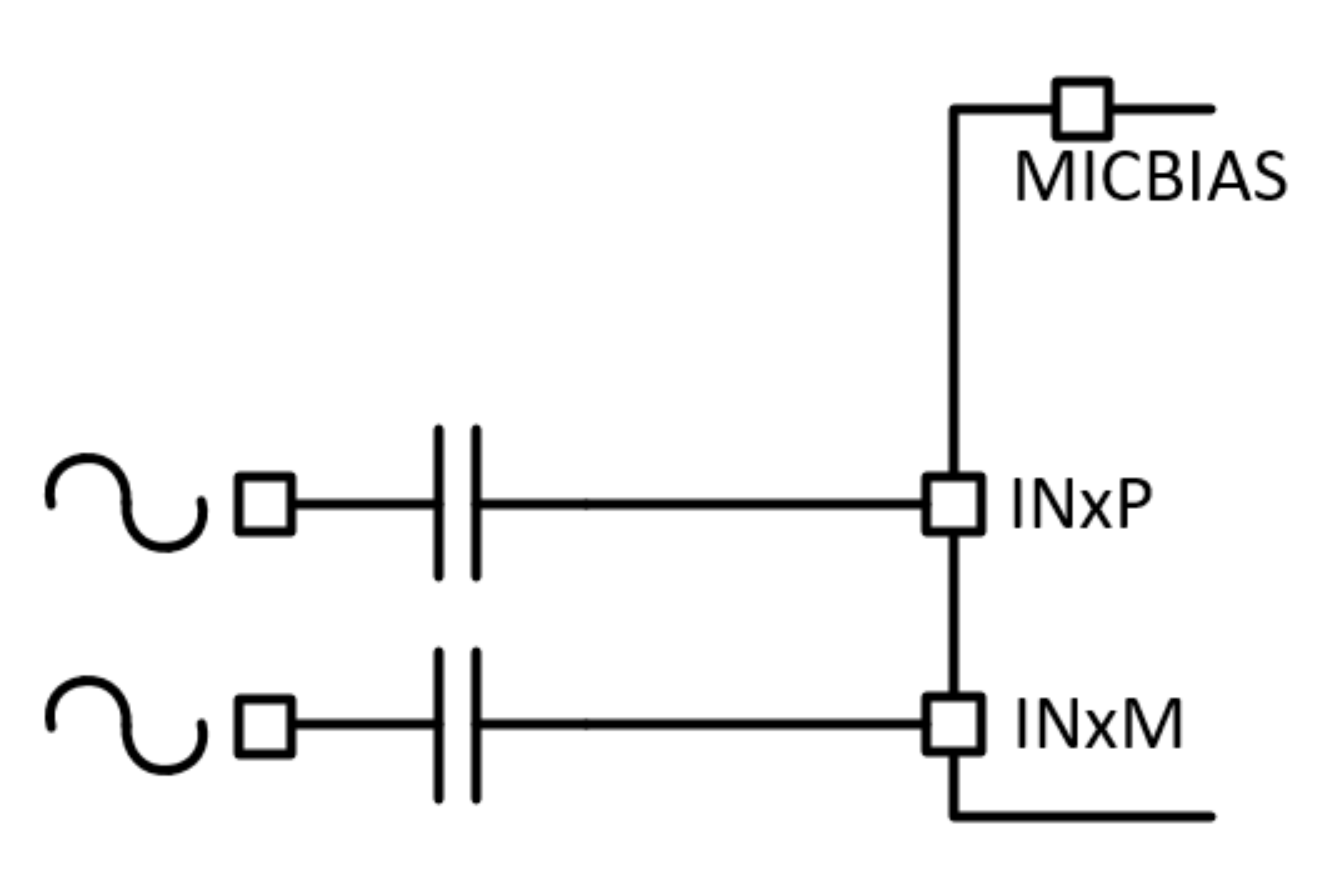

| IN1P | 線路輸入單端多路復用器 IN1P，交流耦合 |  |
1Vrms |
| IN1M | 線路輸入單端多路復用器 IN1M，交流耦合 | 1Vrms | |

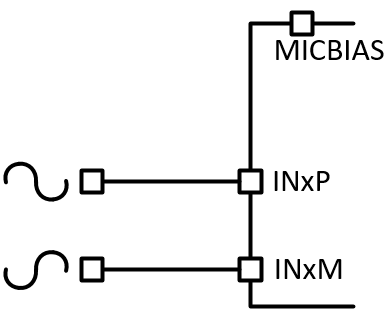

| IN1P-IN1M | 線路輸入差分，直流耦合 |  |
4Vrms |

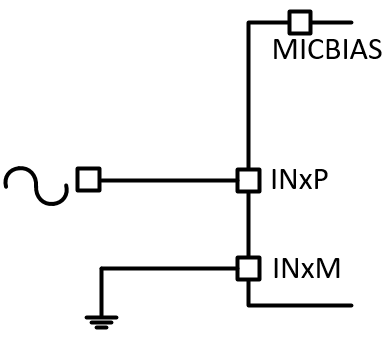

| IN1P | 線路輸入單端，直流耦合 |  |
2Vrms |

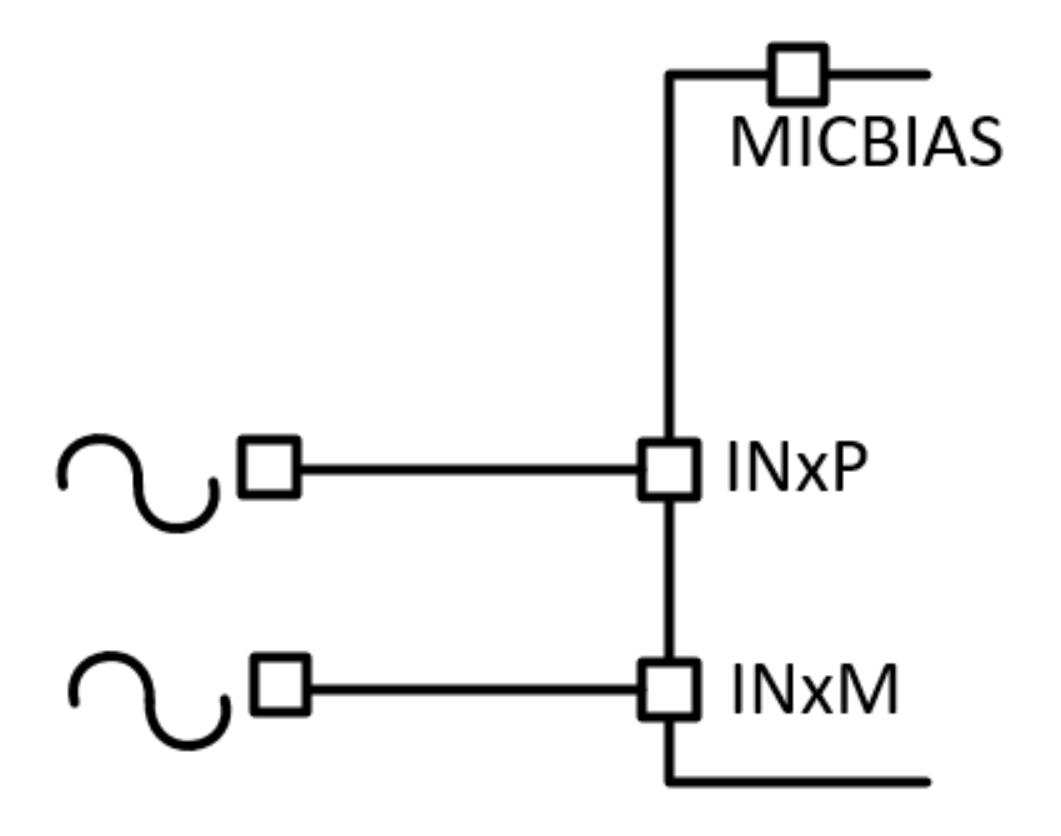

| IN1P | 線路輸入單端多路復用器 IN1P，直流耦合 |  |
2Vrms |
| IN1M | 線路輸入單端多路復用器 IN1M，直流耦合 | 2Vrms |
每次測試時，音頻信號都由 APx500 模擬平衡或非平衡輸出提供，輸入電平以器件配置的滿量程擺幅為基準，例如在直流耦合配置中，0dBrG 以 2Vrms 單端擺幅或 4Vrms 差分輸入擺幅為基準。
