1 引言

反激式轉換器廣泛用于個人電子產品的電源適配器。得益于隔離變壓器（可保護終端設備免受電壓浪涌和接地環路的影響），這些交流/直流轉換器或直流/直流轉換器提供電氣隔離的優勢。反激式轉換器的關鍵元件包括反饋網絡、PWM 控制器、柵極驅動器 IC 和開關 MOSFET。反激式轉換器使用初級側調節 (PSR) 或次級側調節 (SSR) 向 PWM 控制器提供反饋，以設置輸出電壓。SSR 的優勢包括快速瞬態響應、減少初級側和次級側之間的噪聲耦合，以及在所有負載條件下提高精度，但缺點是元件數量增加。SSR 實現需要在反激式轉換器的反饋網絡中使用一個光耦合器和一個用作誤差放大器的并聯基準。在為反饋網絡選擇該并聯基準時，設計人員必須對精度、功率耗散和瞬態響應要求進行權衡。選擇該并聯基準后，必須將反激式轉換器配置為誤差放大器，以正確設置反激式轉換器的輸出電壓。這種并聯基準性能和適當?shù)钠每蓛?yōu)化功率耗散。圖 1-1 列出了可滿足設計人員需求的常用并聯基準。

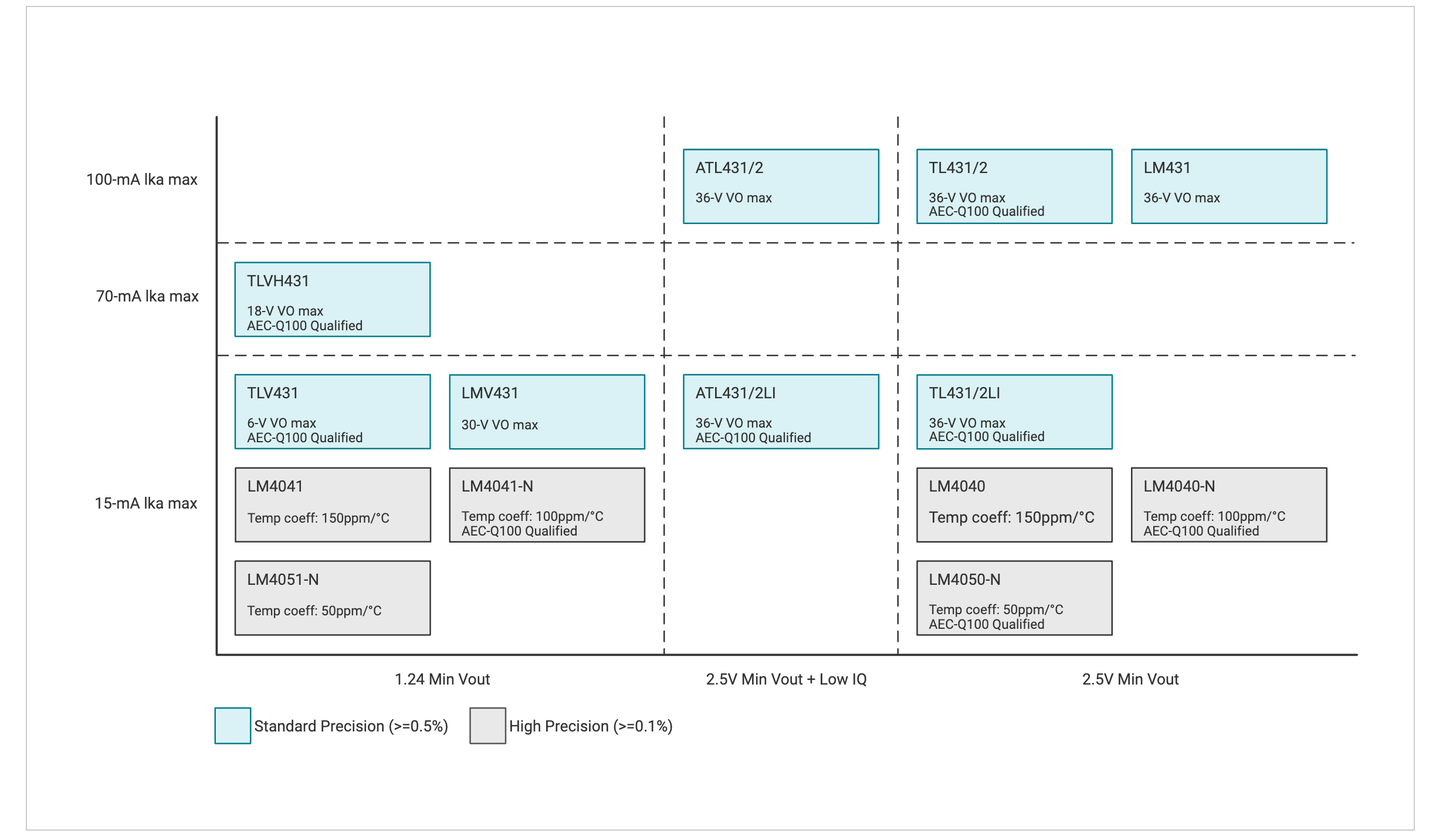

圖 1-1 并聯基準圖表
