5 布板空間、熱性能和其他注意事項

柵極驅動器有助于減小布板空間的主要原因在于其封裝。

例如，假設有一種三相 BLDC 電機驅動器配置。使用具有大封裝的驅動器時，可能很難讓驅動器 IC 相對于三個電源開關之間實現均勻間距，因此會導致其中一個信號出現相位差。緊湊的半橋驅動器有助于最大限度減小驅動器與電源開關之間的間距。最大限度縮短驅動器與開關之間的 PCB 布線有助于減弱布局產生的寄生效應。圖 5-1 展示了一個 BLDC 布局示例，其中包含采用 2mm x 2mm WSON 封裝選項的 LM2105 器件 LM2105DSGR（U1、U2 和 U3）。

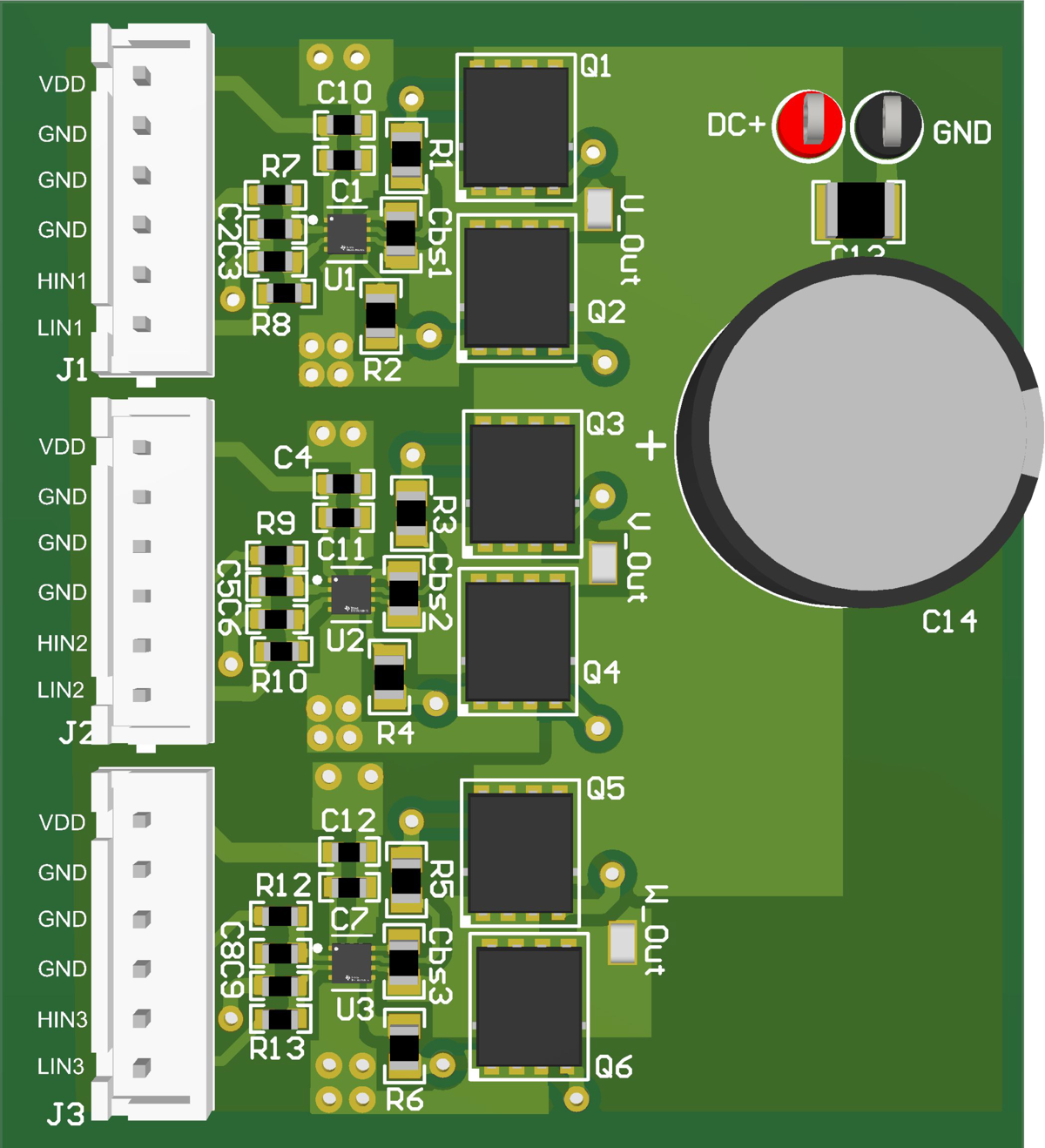

圖 5-1 使用三個 LM2105DSGR 半橋驅動器的 BLDC 電機驅動器 PCB 布局示例

柵極驅動器的某些功能還可以消除對外部電路的需求，因此可以進一步減少元件的數量，進而減小整體尺寸。例如，UCC27624 等器件中的集成負電壓容差和反向電流處理能力有助于消除驅動器輸入和輸出端的鉗位二極管。

半橋設計通常利用由電容器、電阻器和二極管組成的自舉電路。節省布板空間的另一種方法是選擇在驅動器內集成了自舉二極管（和電阻器）的半橋驅動器。對于此類驅動器，電路板上唯一需要的自舉元件是電容器。

諸如步進電機驅動器之類的應用通常需要來自微控制器的許多信號。因此，還需要注意盡量減少柵極驅動器所需的 PWM 輸入數量。在這些情況下，請選擇具有單 PWM 兼容性的柵極驅動器，這種兼容性通常通過以下兩種方式之一實現：

一個輸入引腳（PWM 或 IN，或者命名為高側輸入 HI 或 INH）。此引腳與第二個可選輸入（如用于使能或關斷功能的 EN 或 SD）配對。請參閱圖 5-2 中使用半橋驅動器 LM2104 的示例。
高側輸入引腳（HI 或 INH）與反相低側輸入（nLI 或 nINL）配對。請參閱圖 5-2 中使用半橋驅動器 LM2103 的實施示例。

圖 5-2 使用 LM2103、LM2104 的不同輸入配置示例

柵極驅動器在多個此類元件組合在一起時特別有助于減小尺寸。例如，LM2105（105V、0.5A/0.8A 半橋驅動器）具有集成的自舉二極管和 -18V 負瞬態電壓能力（在 V_HS 上），全都采用 2mm x 2mm WSON 封裝（TI 封裝名稱為“DSG”）。

除了節省布板空間外，DSG 封裝等小型封裝還具有散熱優勢。例如，在 BLDC 系統中，三個半橋驅動器均使用緊湊型封裝，可使每個驅動器分別進行功率耗散（而不是全部三相都通過一個較大的封裝進行功率耗散）。DSG 封裝還包括一個散熱焊盤，有助于進行額外的功率耗散并進一步提高熱效率。

為了量化這種熱性能的改善，本示例對 LM2105 的 SOIC（“D”）封裝和 WSON（“DSG”）封裝進行了比較。可以使用結溫和環境溫度以及結至環境熱阻 (R_?JA) 來計算柵極驅動器中的最大功率耗散 (P_MAX)，如器件數據表的熱性能信息 一節所述：

方程式 3.

P_{M A X} = \frac{T_{J} - T_{A)}}{R_{θ J A)}}

在結溫 (T_J) 和環境溫度 (T_A) 相同的條件下，LM2105 各型號的最大功率耗散與 R_?JA 成反比。D 封裝版本的 R_?JA 大約是 DSG 封裝版本的 1.7 倍（分別為 133.2 和 78.2）。因此，在相同的溫度條件下，DSG 封裝版本的功率耗散最多是 SOIC 封裝版本的 1.7 倍。有關熱指標的更多信息，請參閱半導體和 IC 封裝熱指標 應用手冊。
