5 SigCon Architect GUI 中的眼圖掃描

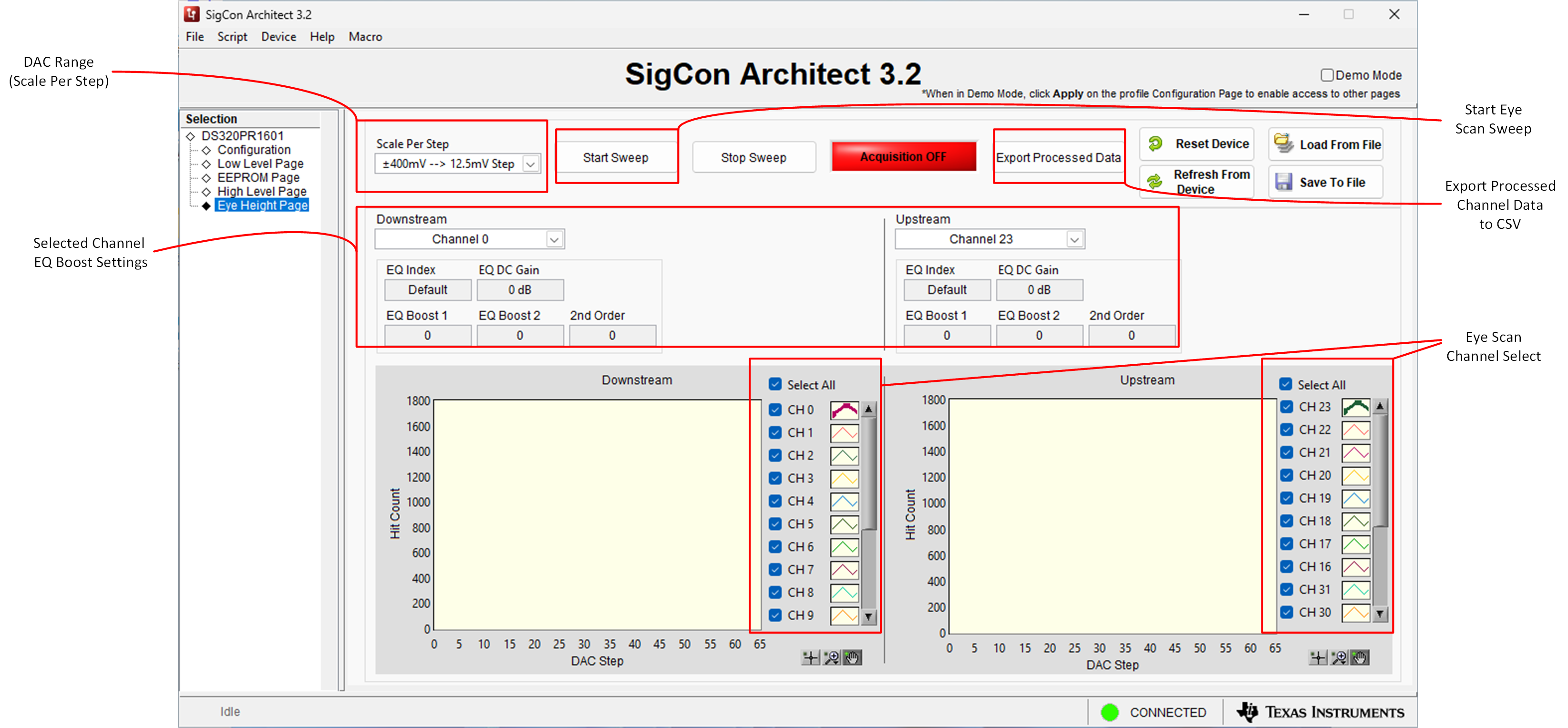

德州儀器 (TI) SigCon Architect GUI“Eye Height Page”中的眼圖掃描功能通過捕獲轉接驅動器發送器輸出引腳上 PCIe 信號的手動眼圖掃描行為來實現，并使用相應的 DAC 電平繪制每個測量的命中計數值。該 GUI 可以捕獲所選每個器件通道的眼圖掃描，使用戶能夠精確定位單個轉接驅動器通道或多個/所有轉接驅動器通道，以進行眼圖掃描捕獲。在使用 DS320PR1601 器件配置文件時，可以在圖 5-1 中看到眼圖掃描捕獲前的 SigCon Architect GUI“Eye Height Page”示例。注釋用作參考。

在 DS320PR1601 SigCon Architect GUI 配置文件的“Eye Height Page”中，用戶可以選擇特定的 PCIe 轉接驅動器通道來執行眼圖掃描并繪制后續結果，從而在監測轉接驅動器發送器上的垂直眼圖質量時提高靈活性。為了方便起見，這些通道分為轉接驅動器的下行 通道和上行 通道。如節 3.6中所述，用戶還可以為眼圖掃描選擇 DAC 范圍或 Scale Per Step，以在 GUI 的左上角進行掃描。另外還會顯示所選下行和上行通道的通道 EQ 增強設置以供參考。

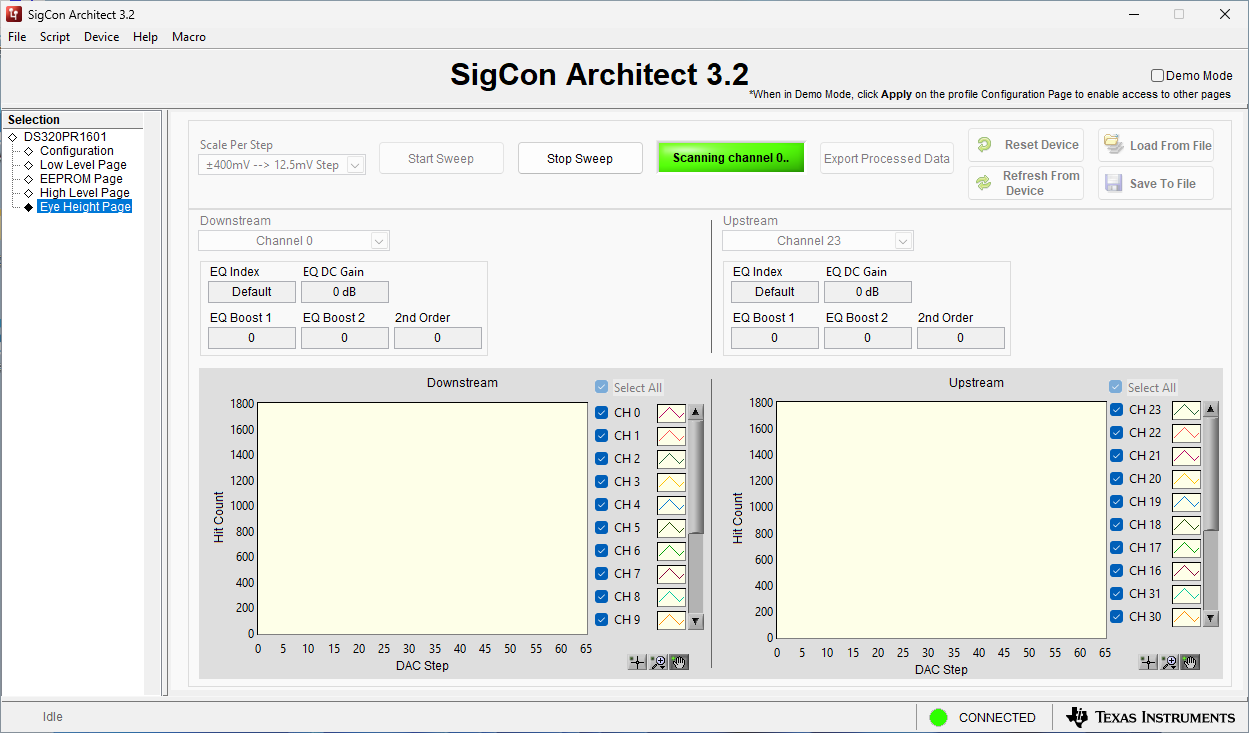

使用“Eye Scan Channel Select”菜單選擇所需的 PCIe 轉接驅動器通道進行眼圖掃描監測后，用戶可以點擊 Start Sweep 按鈕開始眼圖掃描。

完成眼圖掃描捕獲后，將向用戶顯示所選眼圖掃描通道的圖。在圖形界面中，可通過 Eye Scan Channel Select 菜單選擇或取消選擇每一個圖，以便直觀查看這些圖。用戶可以通過點擊 Export Processed Data 按鈕，導出 Selected Channel EQ Boost Settings 下拉菜單中所選通道的已捕獲眼圖掃描結果數據點。通過 SigCon Architect GUI 的“Eye Height Page”，用戶還可以通過在 Eye Scan Channel Select 菜單中選擇每個通道旁邊的各個圖表圖標，有選擇地自定義眼圖掃描圖的輸出樣式，以實現首選的可視化效果。

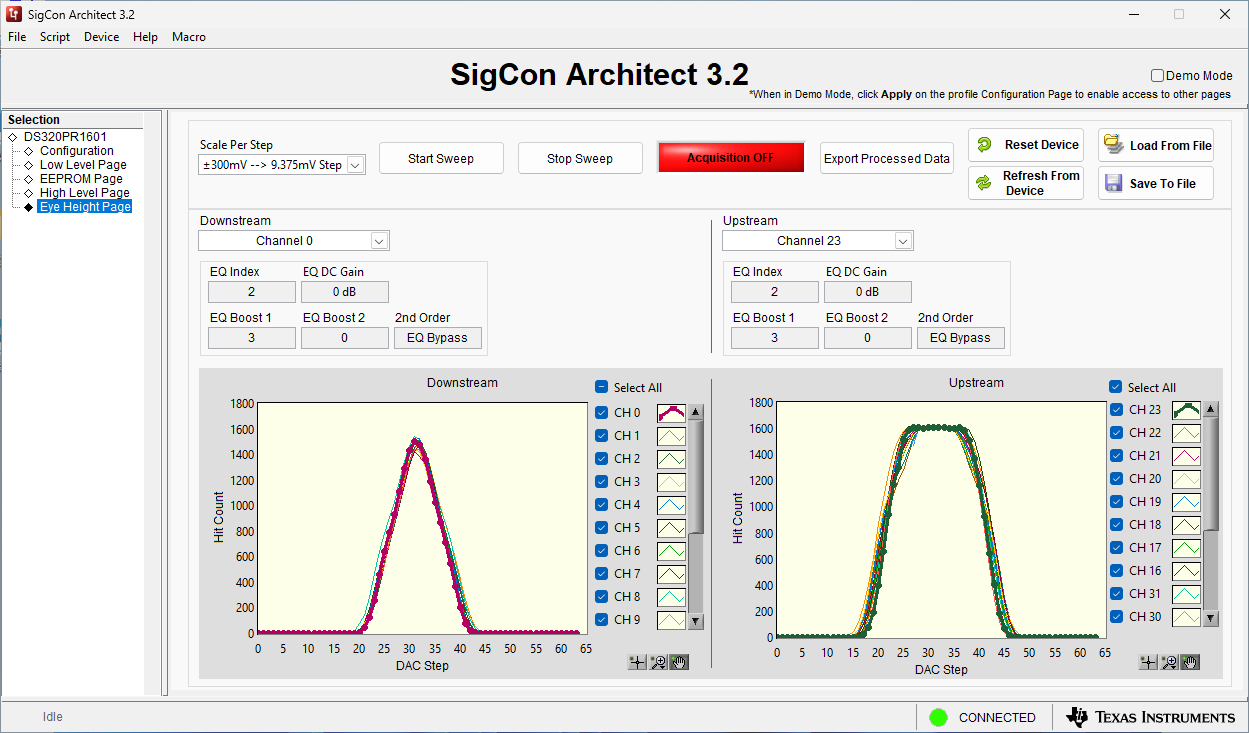

從圖 5-3 可以觀察到，PCIe 轉接驅動器上行側的通道具有較大的垂直眼圖質量裕度（由每個通道相對平坦的區域表示），而 PCIe 轉接驅動器下行側的通道具有很小的垂直眼圖質量裕度（由每個通道的短尖峰中心區域指示）。這可能表明需要對轉接驅動器下行通道進行額外的 EQ 增強設置調優，以優化轉接驅動器發送器的垂直眼圖質量。但是，用戶必須注意，在考慮 EQ 增強設置調優時，轉接驅動器之后的 PCIe 通道中存在一定的后置通道 損耗。如果 PCIe 轉接驅動器的發送器處存在很大的后置通道損耗，則轉接驅動器發送器處的垂直眼圖質量很可能不代表 PCIe 接收器處的垂直眼圖質量。因此，必須注意驗證 PCIe 接收器處的垂直眼圖質量（和整體眼圖質量）是否符合 PCIe 規范。

德州儀器 (TI) SigCon Architect GUI 和相關的 PCIe 轉接驅動器器件配置文件可通過 ti.com 申請下載，也可以通過聯系您當地的 TI 銷售代表來申請。有關 SIgCon Architect GUI 配置文件的更多信息，請參閱特定于器件的 EVM 用戶指南。
