ZHCAD64A September 2023 – January 2024 DS320PR1601 , DS320PR410 , DS320PR810
3.5 CTLE 掃描結果
在現實的 PCIe 通道介質中，必須補償不同的插入損耗。為了補償不同的前置通道（轉接驅動器之前）插入損耗，必須通過轉接驅動器施加更高的 EQ 增強，以補償增加的插入損耗。圖 3-6 直觀地呈現了使用眼圖掃描功能時一些轉接驅動器的 EQ 增強設置，特別是 EQ Boost 1，并展示了一個曲線圖。

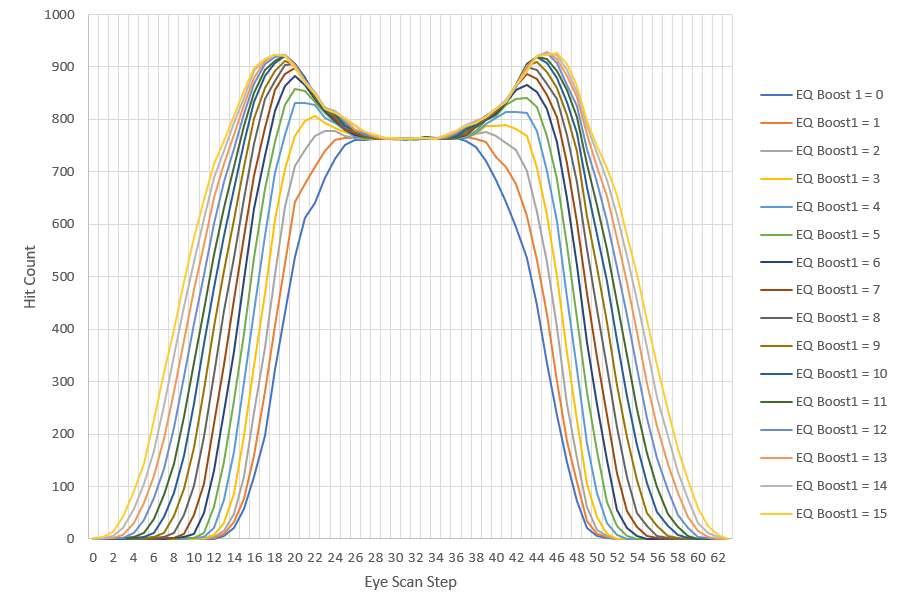

圖 3-6 不同 EQ Boost 1 設置的眼圖掃描結果隨著 EQ Boost 1 增加，眼圖掃描圖的形狀會發生多種變化。在圖 3-6 中，我們可以觀察到在 EQ Boost 1 值較小（例如，EQ Boost 1 = 0）時，眼圖掃描圖的命中計數平坦 區域相對較小，并且沒有命中計數峰值。但是，隨著 EQ Boost 1 增加，眼圖掃描圖開始顯示兩個不同的命中計數峰值，并且它們之間具有不同的平坦 區域。這些命中計數峰值 之間的區域指示了一些垂直眼圖張開度。雖然選擇最佳 EQ 增強設置可能具有挑戰性，但在許多應用中，最佳 EQ 增強設置會在轉接驅動器的發送器處顯示輕微的欠均衡。也就是說，當命中計數峰值 定義較少但高于最小峰值時，便會選擇表現良好的 EQ 增強設置范圍。
