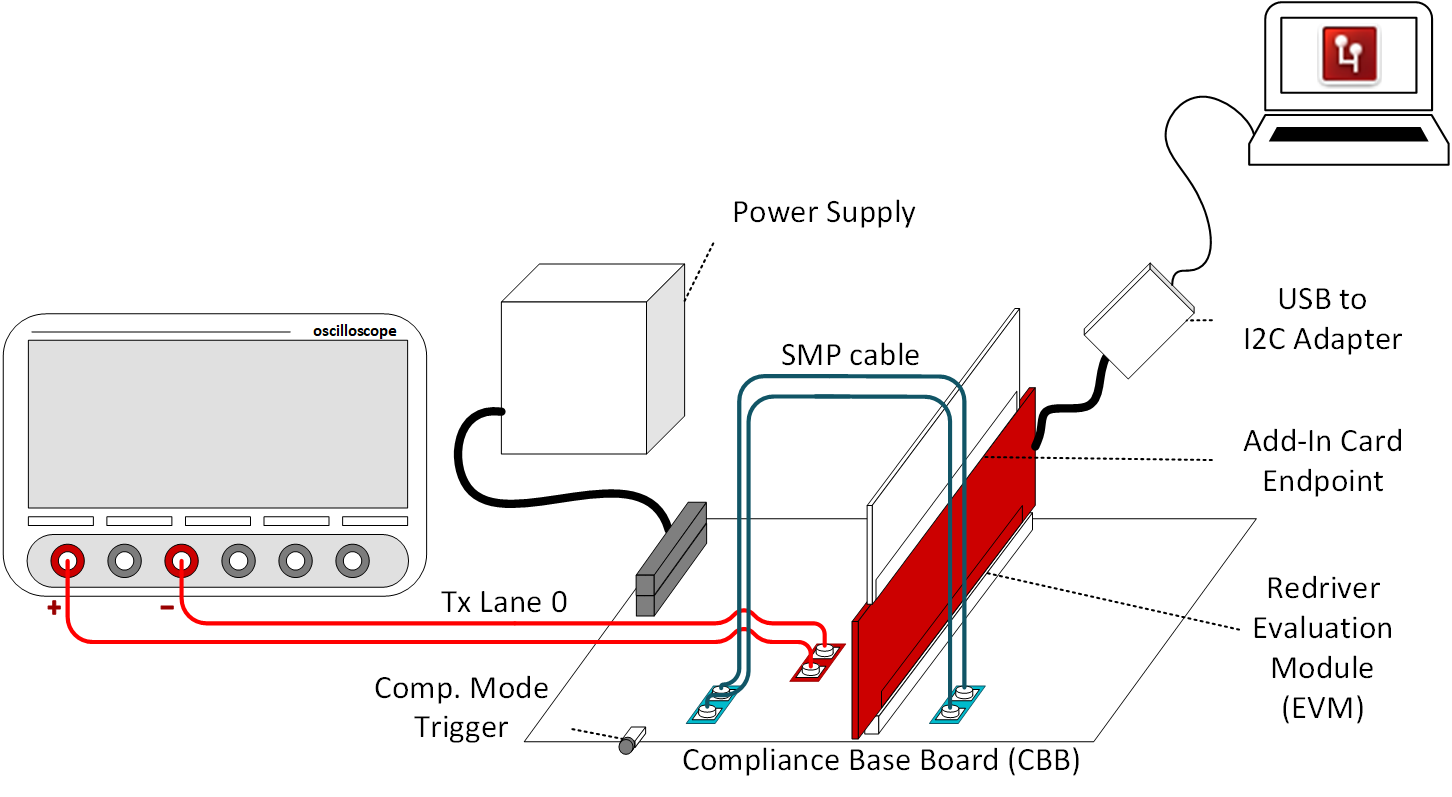

本節重點介紹了 PCIe 合規性期間的眼圖掃描細節。圖 4-1 中直觀地呈現了典型的 PCIe TX 合規性設置，其中使用了德州儀器 (TI) PCIe Gen5.0 轉接驅動器評估模塊 (EVM) 和支持 PCIe Gen5.0 的插入卡 (AIC) 端點進行測試和眼圖掃描捕獲。

在 PCIe 合規性測試期間，可以使用眼圖掃描來觀察轉接驅動器發送器處的垂直眼圖質量。通過 I²C 編程，可以隨后更改轉接驅動器的 EQ 增強設置，以調整轉接驅動器發送器上施加的增強，這可以幫助完成轉接驅動器調優 過程。對于所選的轉接驅動器 EQ 增強設置，將運行眼圖掃描算法并捕獲生成的圖，以了解 PCIe 通道是均衡良好、過度均衡還是均衡不足。請注意，在典型的 PCIe 合規性設置中，存在極少的后置通道插入損耗。因此，眼圖掃描捕獲可以更準確地表示在示波器的接收器或后處理軟件上看到的垂直眼圖。

由于對通道性能和信號完整性有潛在影響，了解 PCIe TX 預設對垂直眼圖質量的影響至關重要。在合規性測試期間，眼圖掃描可以輕松捕獲 PCIe TX 預設的影響。如圖 4-2 所示，與示波器捕獲相比，使用眼圖掃描捕獲和圖可以發現預設 P5、P6 和 P9 的預沖和去加重的影響。在每個預設捕獲中，轉接驅動器的 EQ 增強設置保持不變。表 4-1 中包含了 P4、P6、P7 和 P9 的 PCIe TX 預設表，以供參考。

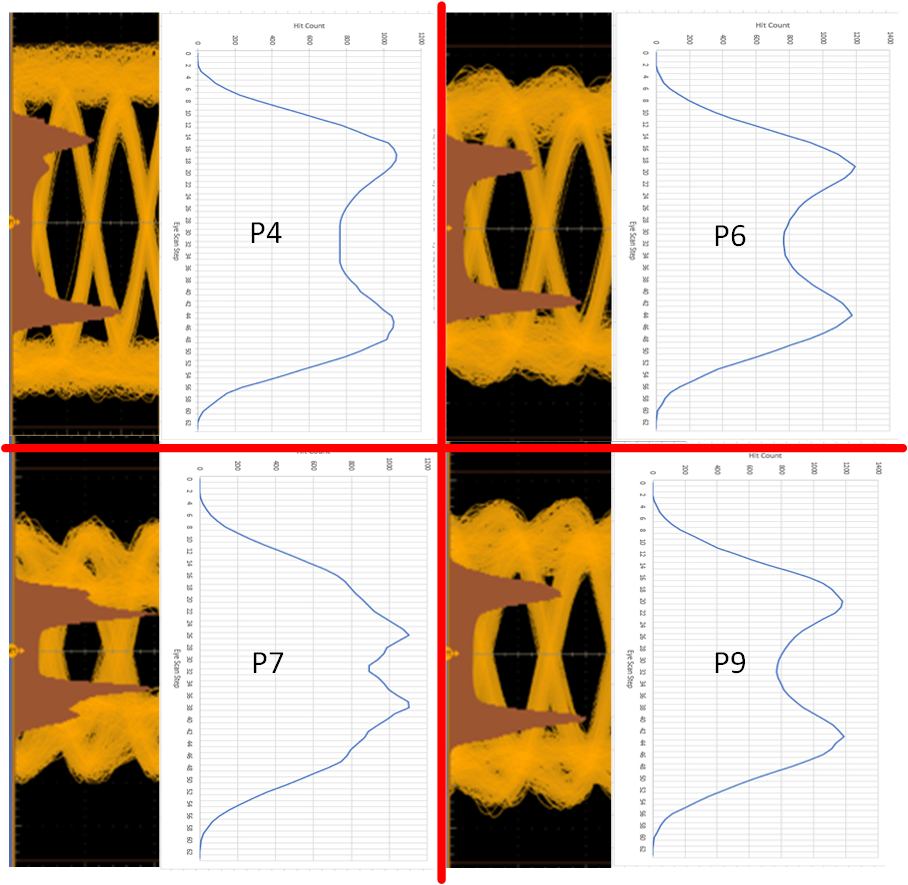

如圖 4-2 所示，預設 P4 不應用預沖或去加重，從而產生相對干凈的 眼圖掃描垂直眼圖捕捉和命中計數峰值 之間的寬平坦區域。但是，當對通過轉接驅動器傳輸的 PCIe 信號應用預沖時，這些增加的加重會影響信號的高頻分量，從而導致眼圖掃描垂直眼圖捕獲略有改變。預沖的影響可以在預設 P6 和 P9 中看到；預沖在任何波形轉換的前一個邊沿之前應用增強，可減小眼圖掃描圖中命中計數峰值 之間的寬度。相反，去加重的影響可以在預設 P7 中看到；去加重功能恰好在波形轉換后應用增強，它會在眼圖掃描圖的命中計數峰值 之間的轉換期間產生紋波 效應。
