1. 振幅或 VOD 校準：振幅校準是在 TP3 處使用混合時鐘和低頻模式以 32Gbps 來完成的。在這種情況下，必須使用 P1 至 P9 預設來確認 PCIe Gen5 合規性。
2. RJ 校準在 TP3 處執行。P4 處使用 PCIe 校準模式以及 SigTest Phoenix 5.1.04 RJ_SJ_CAL 模板來分析 RJ。TP3 處的目標 RJ 為 0.5ps rms。
3. SJ 校準與 RJ 相似，目標值為 1ps 至 5ps。

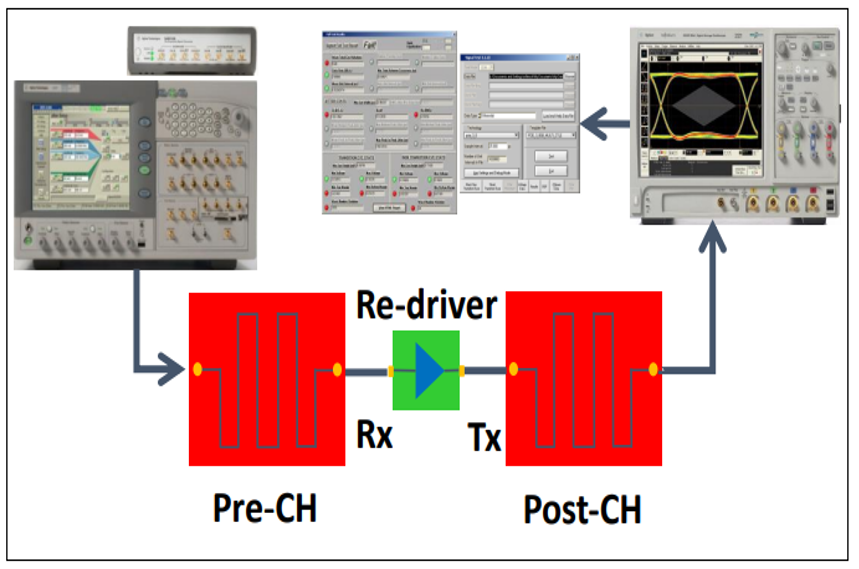

4. 插入損耗校準在 TP2 處執行。圖 2-7 和圖 2-8 展示了信號路徑內不同元件的損耗目標以及 CBB/CLB 和 ISI 損耗電路板設置。
5. AIC DMI（差模干擾）在 TP2 處執行，TP2 處的總通道損耗為 31.8dB。Phoenix 使用 4.2dB 來表示 AIC 封裝損耗。P4 預設和用 2.1GHz 信號調制的 DMI/CMI 模式用于在 TP2 處實現目標 5mV 至 30mV DMI。
6. CMI 與 DMI 相同，也在 TP2 處執行。使用 120MHz CMI 來實現 150mV 的目標值。
7. TX EQ 校準：BERT 根據噪聲值進行校準。使用 P5/6/8/9 預設，以可在 TP2 處產生最佳眼圖面積為依據，來選擇最佳 CTLE 和預設。
8. 插入損耗從 36dB 開始以 0.5dB 為步長遞減，DMI 以 3mV 為增量遞增，SJ 以 10mUI 為增量遞增，SJ 以 10mV 為增量遞增，而器件 CTLE 增益范圍為 7 到 12，以實現最佳眼高 (EH) 和眼寬 (EW)。

表 2-3 中的 DS320PR1601 性能矩陣展示了使用剛剛討論的 RX 均衡方法時各種前置通道和后置通道組合的器件性能。

表 2-3 展示了完成校準并在 AIC 模式下運行后，使用 PCIe Gen5 RX 均衡方法時各種前置通道和后置通道組合的器件性能
