2.4 轉接驅動器 EQ 調優
在大多數情況下，PCIe Gen5 轉接驅動器需要進行 CTLE 設置調優，才能提供令人滿意的眼圖張開度。建議將直流增益保留為默認設置 0dB。有關直流增益和均衡設置的直接影響，請參閱采用 DS320PR810 進行 PCI Express 合規性測試。
接收器鏈路均衡合規性在系統或插件卡上完成，以驗證應力條件下 1E-12 處的互操作性。首先，執行不同的參數校準，以便為不同的系統或 AIC 應用提供相同的環境。以下設置用于滿足 RX EQ 合規性。圖像由 PCI-SIG 提供。

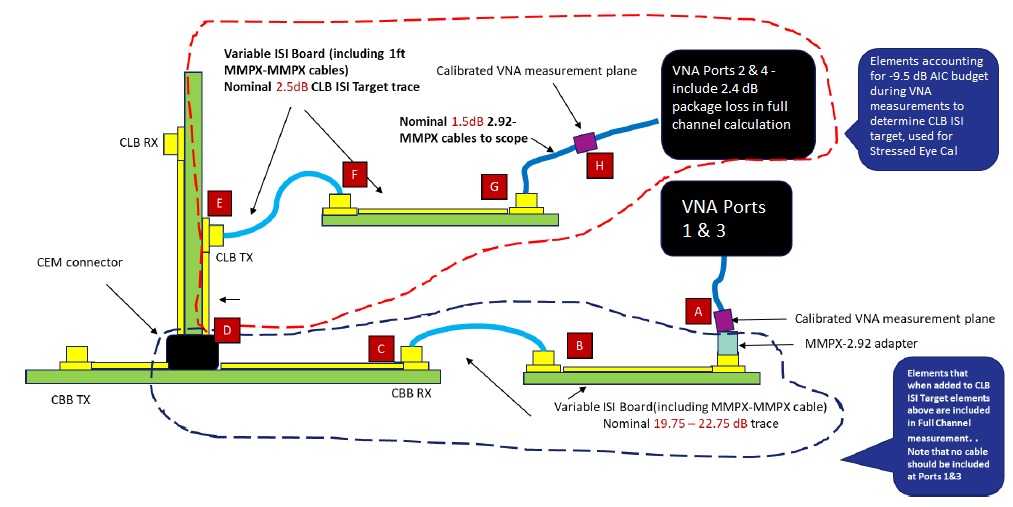

圖 2-7 PCI-SIG AIC RX 校準規范

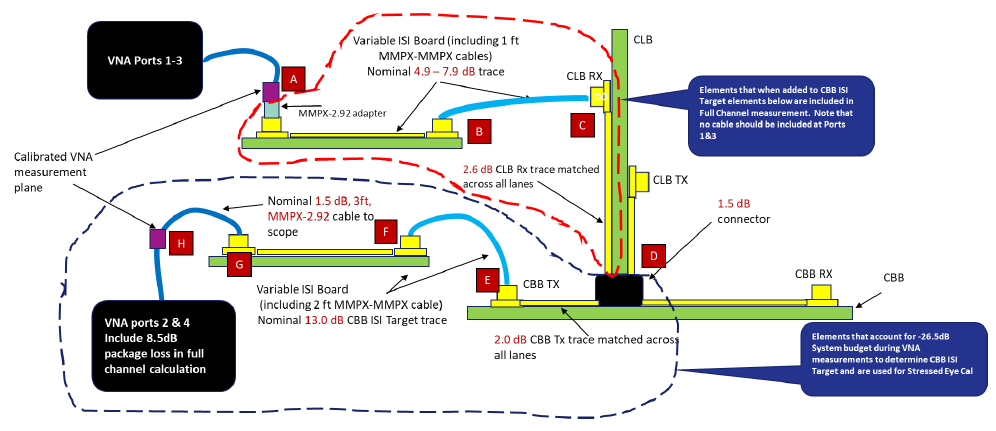

圖 2-8 PCI-SIG 系統 RX 校準規范注： 無論是在系統還是 AIC 場景中，PCIe 感知 BERT 都會使用 VNA 端口 1 和 3 以及該塊來通過協議將鏈路伙伴的一個信道置于環回模式。使用經過校準的應力眼圖，需要實現 1E-12 BER 一個或更少錯誤。

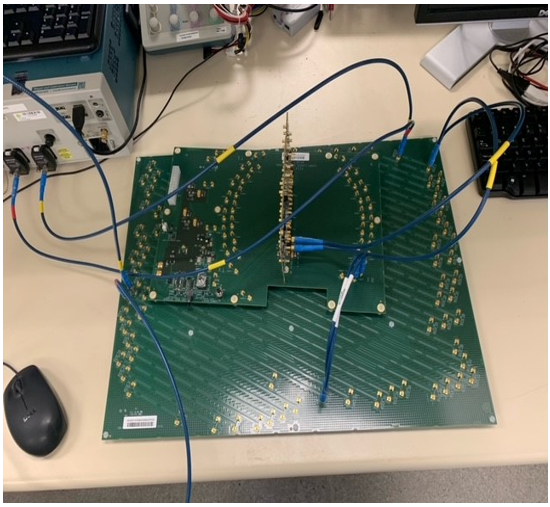

圖 2-9 PCIe Gen5 SI、CBB 和 CLB 電路板

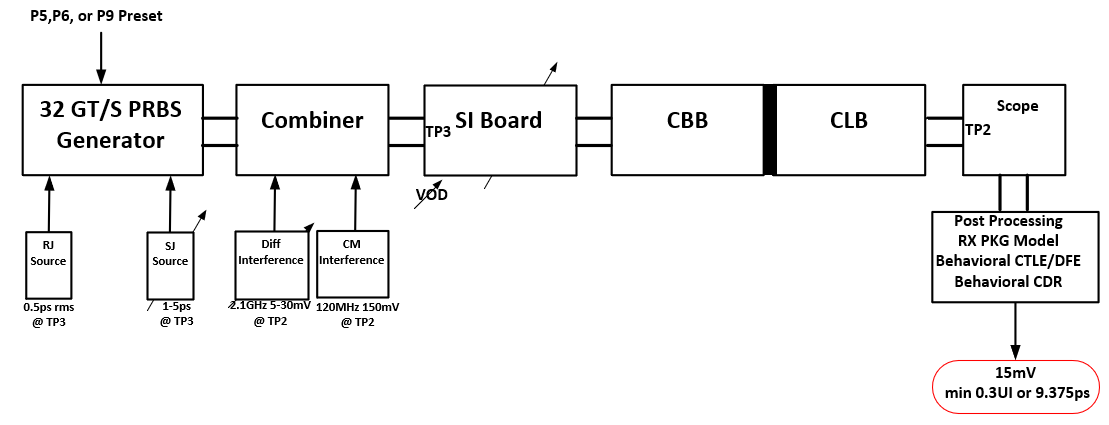

圖 2-10 RX 合規性方框圖
