電容式麥克風：單端直流耦合輸入

下面的電路是直流耦合電容式麥克風的電路。本設計設置了 3.3V 的 MicBias，并使用 3k 的偏置電阻器在 INxP 引腳上設置 1.375V 的靜態直流電平。AVDD 為 3.3V。麥克風拾取的聲音信號會在這個靜態直流偏置上產生變化。

高通濾波器用于從數字輸出中消除靜態直流電平。下面顯示的數字輸出捕獲是在 1.375V 直流偏置上波動的 1Vrms 輸入信號。

圖 4-18 單端直流耦合麥克風電路

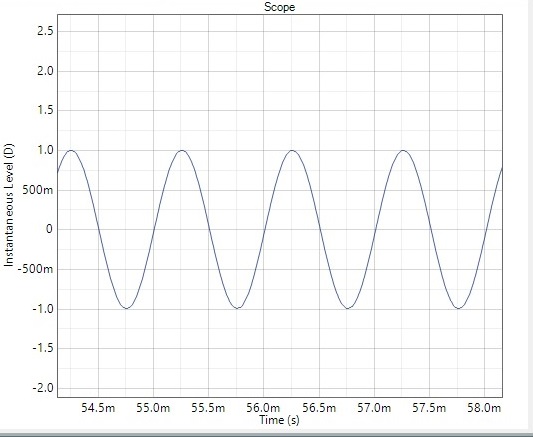

圖 4-19 數字輸出捕獲 (Vin = 1VRMS)

Input Timing: 32 bit TDM, FSYNC = 48-kHz, BCLK = 12.288 Mhz.
w 9c 00 00 # Select Page 0
w 9c 01 01 # Reset Device
# 1mS Delay.
w 9c 00 00 # Select Page 0
w 9c 02 81 # Wake up and Enable AREG
w 9c 05 15 # ASI Channel configuration
w 9c 0c 01
w 9c 0d 02
w 9c 0e 03
w 9c 3b 60 # MicBias = 3.3 V
w 9c 3c b4 # Channel 1 configuration
w 9c 41 b4 # Channel 2 configuration
w 9c 74 c0 # input and output Configuration
# High pass filter coefficients
w 9c 49 e6
w 9c 4a 48
w 9c 4b c6
w 9c 4c 80
w 9c 4d 19
w 9c 4e b7
w 9c 4f 3a
w 9c 50 7f
w 9c 51 cc
w 9c 52 91
w 9c 53 8b
w 9c 00 06 # Select page 6
w 9c 1d 04
w 9c 1e b0
w 9c 7e 2d
w 9c 00 00 # Power up/down
w 9c 75 E0

電容式麥克風：差分直流耦合輸入

下面的電路是差分直流耦合電容式麥克風的電路。本設計設置了 3.3V 的麥克風偏置，并使用 1.1K 的偏置電阻器 R 在 INxP 引腳上設置 2.25V 的靜態直流電平，在 INxM 引腳上設置 0.75V 的靜態直流電平。AVDD 為 3.3V。麥克風拾取的聲音信號會在這些靜態直流偏置電平上產生變化。

高通濾波器用于從數字輸出中消除靜態直流電平。下面顯示的數字輸出捕獲適用于 1Vrms 差分輸入。

圖 4-20 電容式麥克風的差分直流耦合電路

圖 4-21 數字捕獲（1Vrms 的模擬差分輸入）

Input Timing: 32 bit TDM, FSYNC = 48-kHz, BCLK = 12.288 Mhz.
w 9c 00 00 #Select Page 0
w 9c 01 01 # Reset Device
# 1mS Delay
w 9c 00 00 # Select Page 0
w 9c 02 81 # Wake up and Enable AREG
w 9c 05 15
w 9c 0c 01 # ASI Channel configuration
w 9c 0d 02
w 9c 0e 03
9c 3b 60 # MicBias = 3.3 V
w 9c 3c 90 # Channel 1 configuration
w 9c 41 90 # Channel 2 configuration
w 9c 74 c0 # input and output Configuration
w 9c 00 04 # Select page 4
# High pass filter coefficients
w 9c 49 e6
w 9c 4a 48
w 9c 4b c6
w 9c 4c 80
w 9c 4d 19
w 9c 4e b7
w 9c 4f 3a
w 9c 50 7f
w 9c 51 cc
w 9c 52 91
w 9c 53 8b
w 9c 00 06 # Select page 6
w 9c 1d 04
w 9c 1e b0
w 9c 7e 2d
w 9c 00 00 # Select page 0
w 9c 75 E0
