2 設計 1：具有過壓、欠壓和過流保護以及故障輸出功能的汽車電池反向保護
配置為共漏極拓撲以提供反向電池保護和過壓保護功能的 LM749x0-Q1 的典型應用電路如圖 2-1 所示
圖 2-1 12V 反向電池保護解決方案的典型應用電路LM749x0-Q1 DGATE 驅動理想二極管 FET Q1，而 HGATE 驅動負載斷開 FET Q2。理想二極管 FET 可針對系統事件提供保護，例如輸入電池反接、汽車瞬變期間的反向電流阻斷（如 ISO7637-2 脈沖 1）、輸入短路中斷事件 (LV124 E-10) 和電池線路上的交流紋波（ISO16750-2、LV124 E-06）。
負載斷開 FET Q2 在輸入欠壓、過壓以及輸出短路和過載情況下提供電源路徑切斷功能。LM749x0-Q1 提供完全可調的欠壓、過壓、過流和短路閾值，以確保器件在出現各種汽車 EMC 瞬變時的穩健性能。有關設計過程的更多詳細信息，請參閱 LM749x0-Q1 器件數據表。
圖 2-2 至圖 2-5 顯示了將 LM749x0-Q1 用作背對背 FET 驅動器以實現輸入 PowerPath 保護的一些關鍵性能圖。

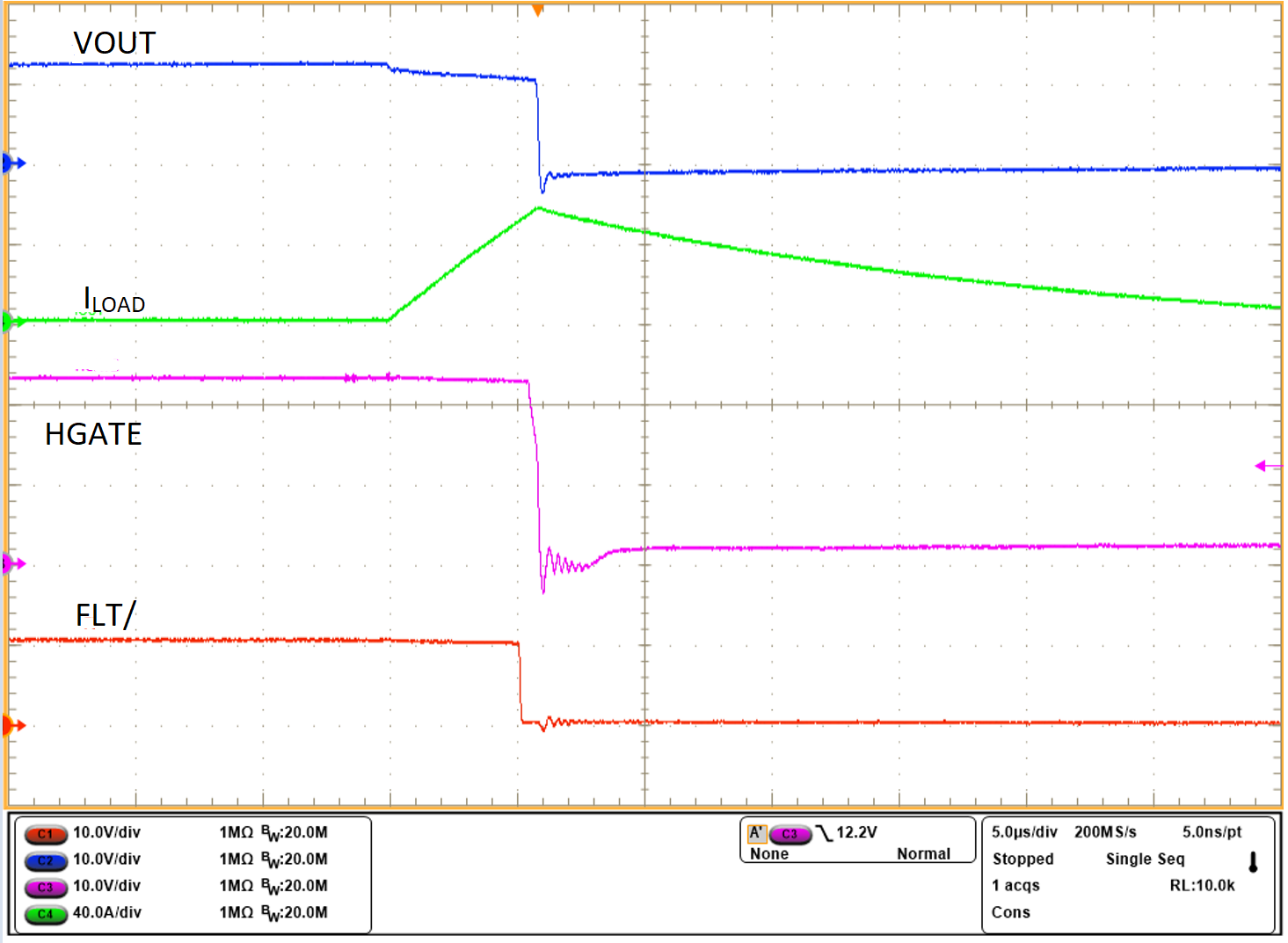

圖 2-2 輸出短路事件期間的性能

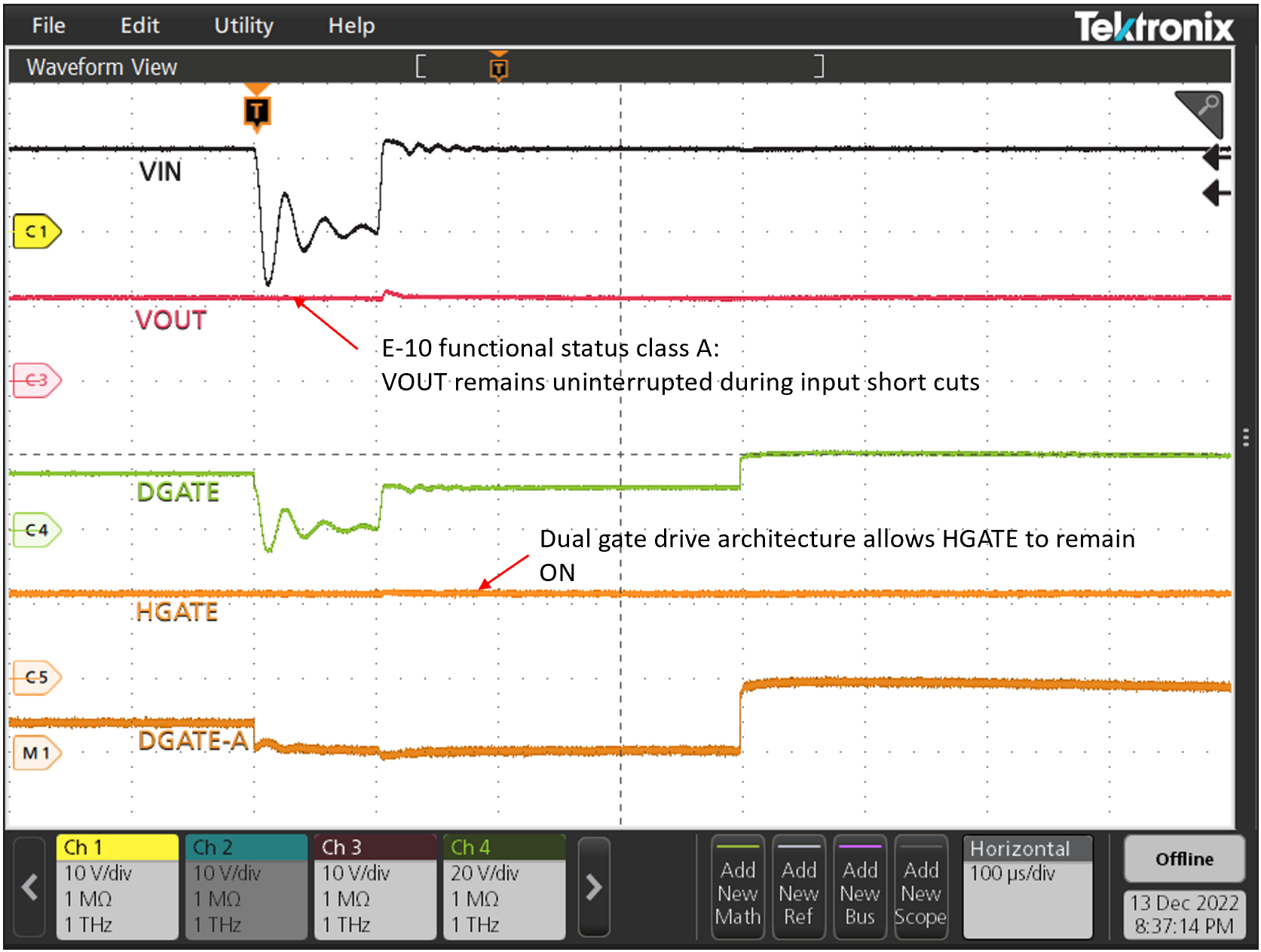

圖 2-4 輸入微短路測試期間的性能 – 100μs 輸入短路持續時間

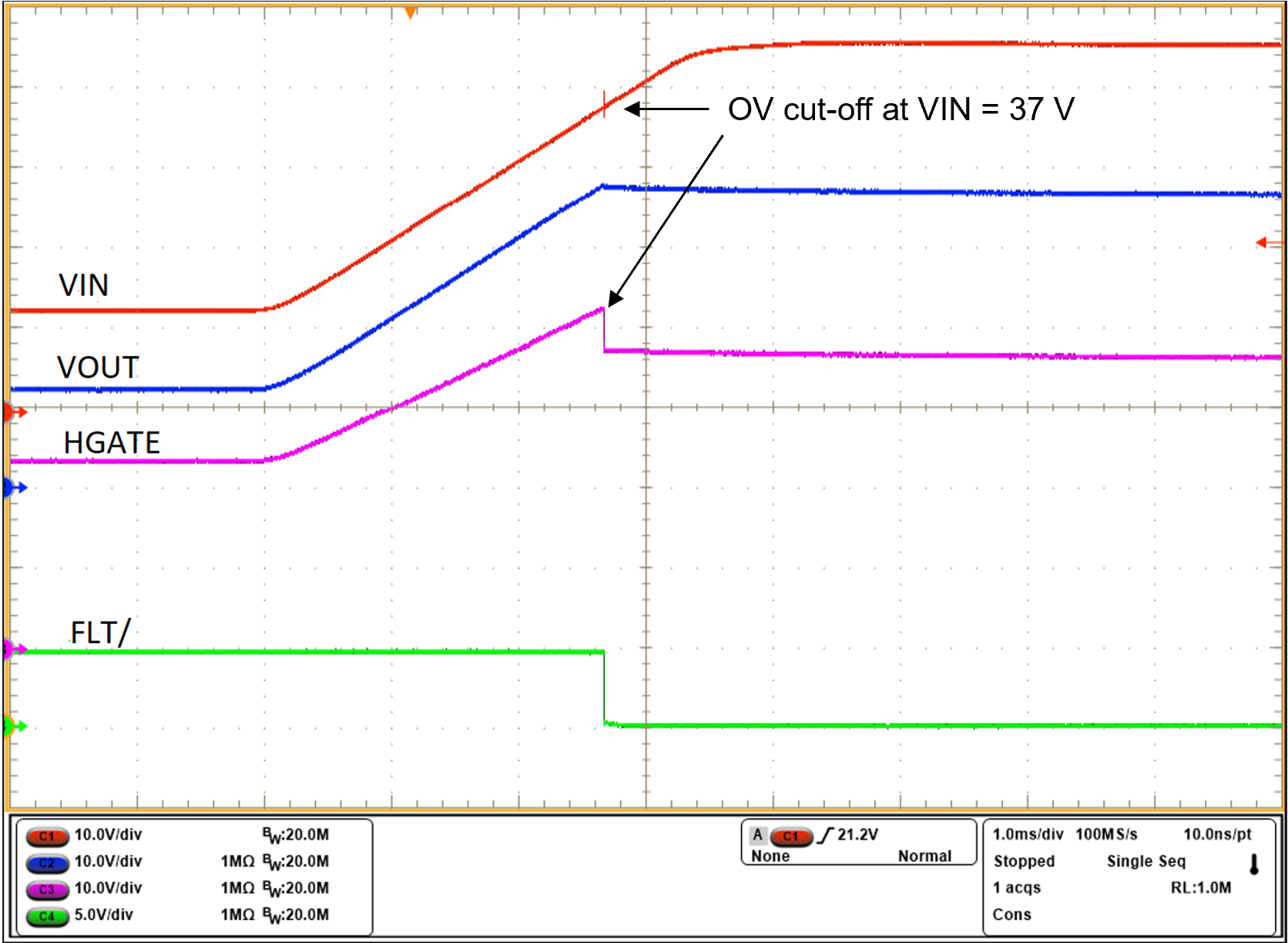

圖 2-3 輸入過壓事件（HGATE 切斷）期間的性能

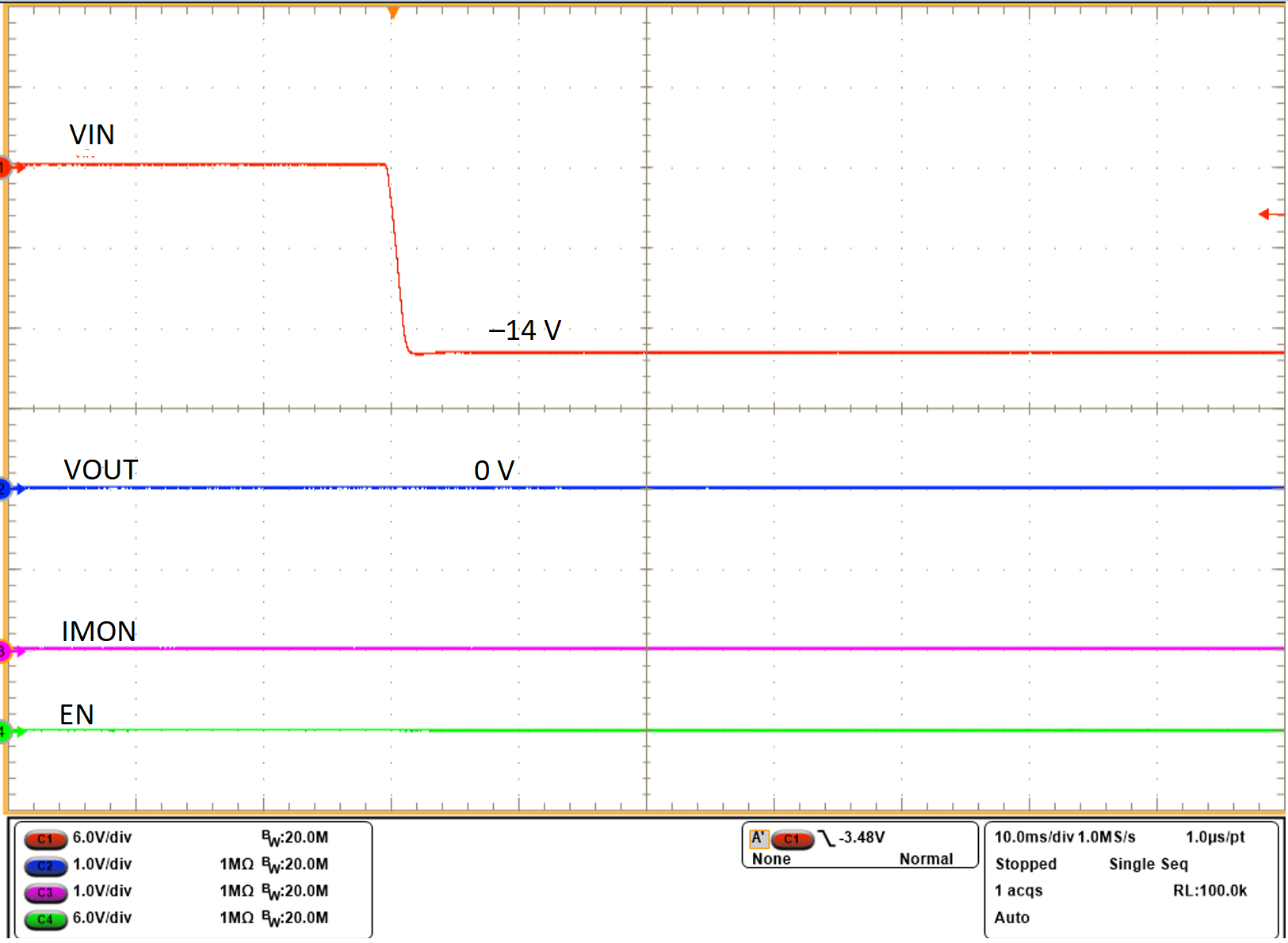

圖 2-5 輸入反向電壓熱插拔期間的性能
