ZHCAC13A February 2019 – January 2023 LM5155 , LM5155-Q1 , LM51551 , LM51551-Q1
本節介紹了一種通用技術,用于穩定以連續導通模式運行的峰值電流模式控制型反激式穩壓器的控制環路。圖 3-2 展示了實現隔離式反饋路徑的電路。為了保持初級側和次級側之間的電壓隔離,使用了光耦合器。在圖 3-2 中,LM5155 的 FB 引腳接地。COPTO 是光耦合器的寄生電容。該容值取決于所選的 RPULLUP 值,可使用光耦合器數據表進行估算。假定 CCOMP 比 COPTO 大很多,這有助于簡化環路計算。但是,RPULLUP 和 COPTO 形成了一個極點,要進行精確的環路建模需要考慮這一點。有關隔離式反饋傳遞函數的詳細模型,請參閱表 5-2。
可使用許多不同的策略來設置控制環路的交叉頻率,并正確放置反饋路徑的極點和零點,以實現穩定運行。環路補償選型過程可分為幾個簡單步驟,如以下各節所述。

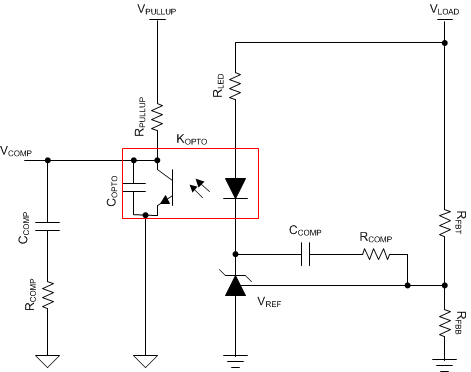

圖 3-2 隔離式反饋
