ZHCABY9C July 2014 – November 2022 TPS62125
2.4 放電輸出電壓
如果在輕負載或無負載條件下禁用 TPS62125，則 PG 或 EN_hys 引腳可通過提供額外的放電路徑將 VOUT 加速恢復到 0V。當 IC 通過 EN 引腳禁用時，PG 和 EN_hys 引腳通過內部 MOSFET 連接到器件接地 (VOUT)。在接地端和 PG 或 EN_hys 引腳之間放置一個電阻可創建接地放電路徑。如果 EN_hys 引腳已用于調整使能閾值，請勿將此引腳用作放電路徑。如果 PG 引腳已被使用，請勿將此引腳用作放電路徑。
應調整所添加的電阻器的大小，以將流入 PG 或 EN_hys 引腳的電流限制在安全水平。PG 輸出的內阻通常為 600Ω，最小值為 400Ω。流入 PG 引腳的最大灌電流為 10mA。為了將放電電流限制為允許流入 PG 引腳的最大灌電流，可使用以下公式來計算外部電阻器：
Equation6. R = (-VOUT/IPG_MAX) – RPG_MIN = (-VOUT/0.01A) – 400Ω
將 100Ω 電阻器用于 –5V 輸出。圖 2-7 和圖 2-8 說明了 PG/EN_hys 引腳放電路徑的用途 – 放電電路可使輸出電壓更快恢復到 0V。

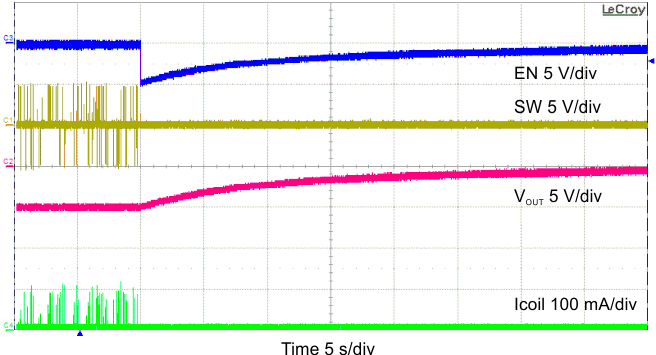

圖 2-7 無負載關斷和無 PG 引腳放電

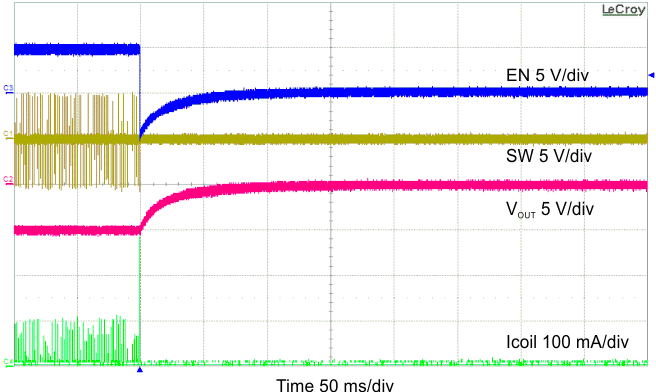

圖 2-8 無負載關斷和 100 歐姆 PG 引腳放電
