ZHCABT2A May 2022 – June 2024 TMUX7612 , TMUX8212 , TMUXS7614D
5 信號隔離
任何開關的一個關鍵性能指標是它在關斷時隔離開關上的信號的程度。請參閱此處圖 5-1所示的等效電路圖。理想情況下，開關的關斷電阻非常高，而從輸入到輸出的電容非常低。當信號出現在開關的一側時，我們可以計算整個頻率范圍內輸出電壓與輸入電壓的比值（以 dB 為單位）。對于光繼電器和多路復用器器件，非隔離性能在不同頻率范圍內具有可比性，但可能因架構而異。由于采用了內部隔離分流器，TI 的平緩導通電阻多路復用器稍占優勢。

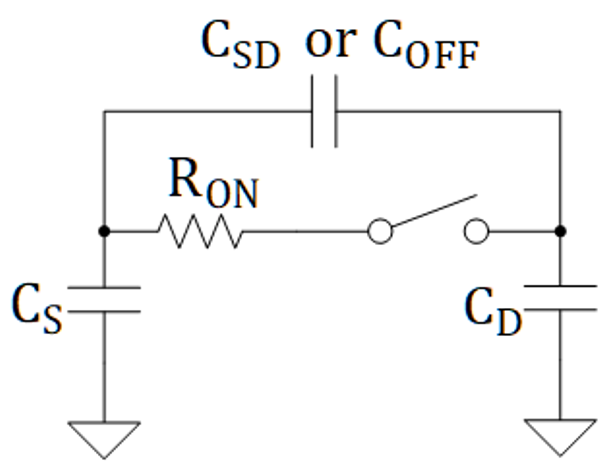

圖 5-1 MOSFET 簡化電容寄生效應

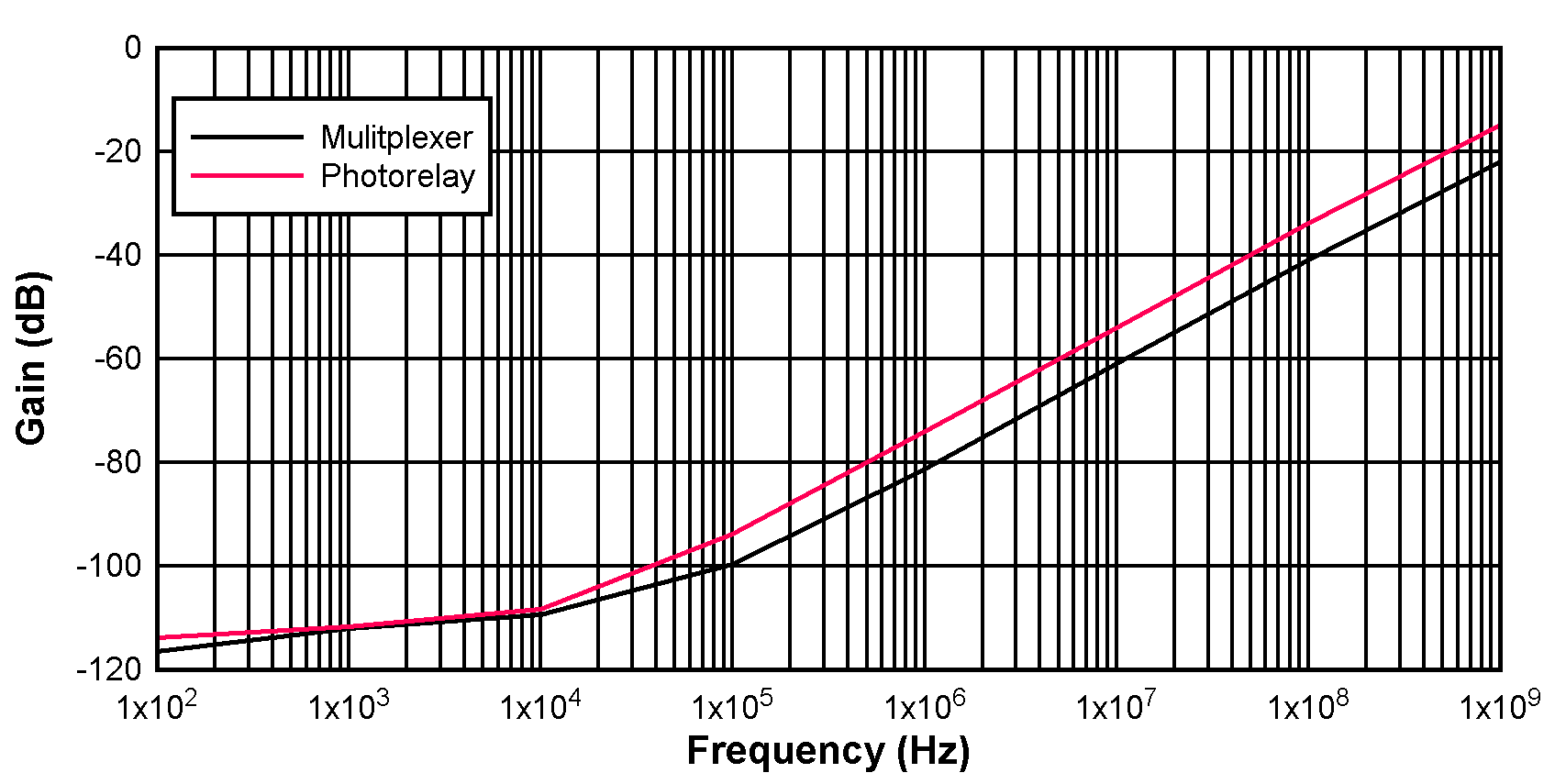

圖 5-2 整個頻率范圍內的微小信號關斷隔離
