6 電容

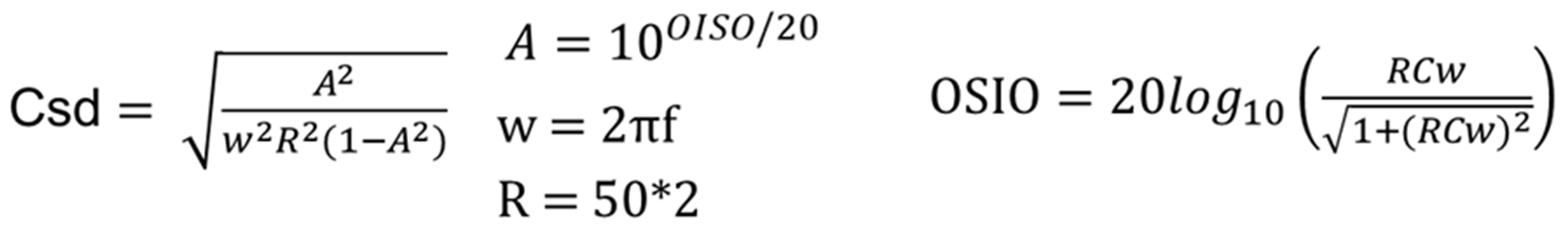

對于瞬態和交流系統，開關電容會影響信號質量。請參考 圖 6-1。MOSFET 的主要電容分量有兩個：開關兩端的電容以及開關接地端的電容。在許多 PhotoRelay 數據表中，開關兩端的電容指定為 Coff。該電容將開關的交流隔離定義為高通濾波器。該電容越大，關斷時通過開關的交流電壓越大。還需要注意的是，該電容在整個頻率范圍內并不平坦，并且通常會在較高頻率時增加。對于多路復用器器件，數據表中通常未定義該參數，而是直接將關斷隔離定義為開關關斷時的性能。但是，可以使用圖 6-1輕松地轉換這些值。

另一個關鍵寄生參數是多路復用器上的接地電容。在數據表中，這被描述為 Coff（當開關關閉時）和 Con（當開關打開時）。該電容將交流性能定義為低通濾波器。該電容越大，在高頻下衰減的信號就越多。在光繼電器中，沒有直接的接地基準。因此，該電容的等效值定義為總電容。通常，系統中的關注點實際上是開關的 RC。這由導通電阻和乘以的電容一起定義。通常，RC 越低，開關在高速下的性能就越好。
