ZHCABT2A May 2022 – June 2024 TMUX7612 , TMUX8212 , TMUXS7614D
1 尺寸要求
尺寸是集成多路復用器開關設計的主要優勢之一。例如，在 16 通道系統中，需要 16 個 SPST (1:1) 繼電器，占 >450mm 2 的電路板面積。這是未包含任何繼電器驅動器 IC 的情況。與光繼電器設計相比，用戶可以看到尺寸要求明顯降低。但是光繼電器不能直接通過 GPIO 驅動，需要一個 LED 驅動器來控制每個開關的狀態。這會增加設計尺寸、增加系統復雜性以及電源要求。TI 的多路復用器設計（例如 TMUX821x 和 TMUX7612）不需要任何其他 IC。每個單獨的開關都可以通過具有 1.8V 邏輯電平 的標準數字引腳進行控制。因此，TI 的開關設計甚至比同類光繼電器設計還要小。

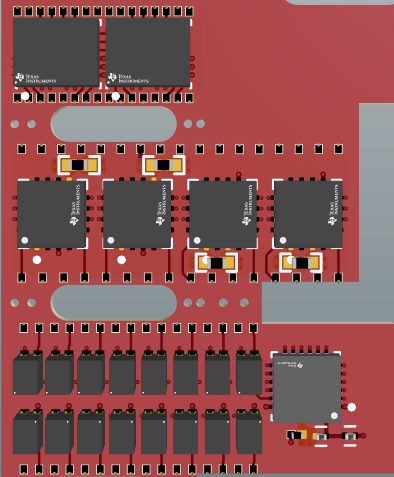

圖 1-1 16 通道、50V 設計尺寸比較（按比例繪制）

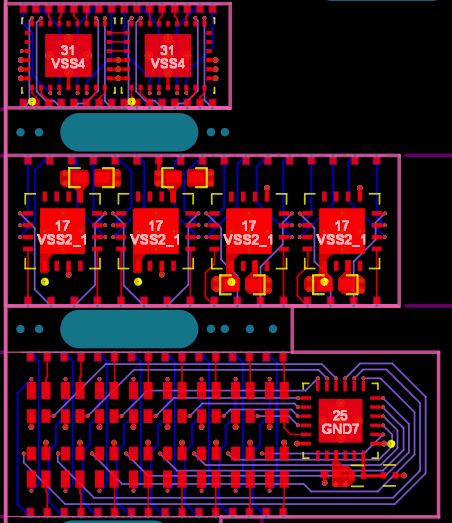

圖 1-2 TMUXS7614D 頂部、TMUX7612/TMUX8212 中間、光繼電器底部隨著設計尺寸成為更大的問題，布線和布局成為主要考慮因素。下表將這三個選項的實際設計尺寸與布線進行了比較。您可以看到，雖然 TMUX7612 和光繼電器的封裝密度相似，但當考慮布線和布局時，節省的空間更為顯著。TMUXS7614D 通過集成無源器件并優化引腳排列，節省了更多的空間。
表 1-1 16 通道設計的 PCB 面積比較
TMUXS7614D |
TMUX7612 TMUX8212 |
光繼電器 | |
|---|---|---|---|
| 封裝總面積 | 2.5mm2/通道 | 4.0mm2/通道 | 4.2mm2/通道 |
| 總 PCB 面積 | 3.18mm2/通道 | 9.13mm2/通道 | 11.22mm2/通道 |
| 面積節省 | 129mm2（減少 70%） | 33.5mm2（減少 20%） | - |
