4 線圈類型和控制要求

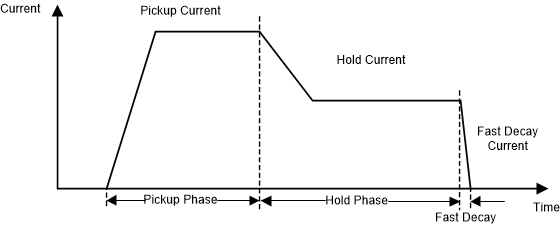

線圈是高壓接觸器的關鍵元件，因為它可提供閉合觸點所需的驅動力。流經線圈的電流會產生磁場，吸引動鐵芯閉合觸點，反之則斷開觸點。盡管市場上有多家高壓接觸器供應商，如 TE、Panasonic、GIGAVIC 等等，但所有接觸器線圈的驅動電流要求都是類似的。如圖 4-1 所示，電流曲線可分為三個階段。第一階段稱為吸合階段，電流應足夠大并保持足夠長的時間，以確保接觸器在該階段內閉合。第二階段是保持階段，在這個階段中將保持較小的電流，以便有效地閉合接觸器并使其保持閉合狀態。最后一個階段為電流快速衰減階段，在這個階段中，電流將以非常快的速度下降，以使觸點斷開。圖 4-1 顯示了電流曲線的三個階段要求，拾取階段和保持階段的實際電流可以是具有最大值和最小值的 PWM 信號。

一般來說，接觸器供應商提供兩種接觸器線圈類型，一種是帶有內部節能器的節能線圈，另一種是需要外部節能裝置的非節能線圈。節能線圈將內部節能器與雙線圈節能器、帶電壓反饋的脈寬調制和帶電流反饋的脈寬調制等方法中的一種集成在一起。只需給線圈的兩個端子供電，就可以通過這個內部節能器自行產生所需的電流波形。非節能線圈則表示這只是一個沒有任何內部電路的線圈，需要借助外部電路來產生所需的電流波形。
