5 執行效果的結果

驅動電流：驅動的總負載約為 1μF。洋紅色 – 驅動電流，綠色 – 驅動電壓。

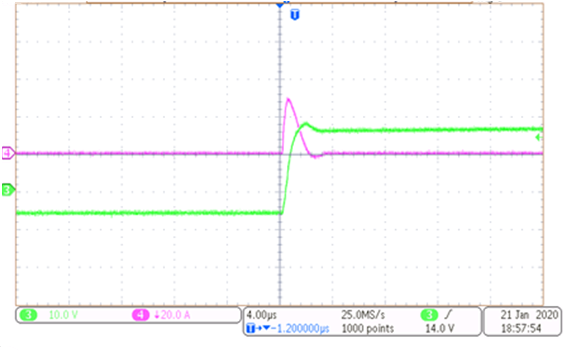

圖 5-1 驅動電流波形（電路板 1）

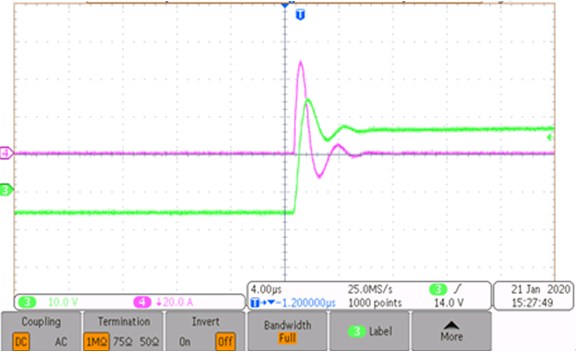

圖 5-2 驅動電流波形（電路板 2）

電路板 1 提供大約 30A 的驅動電流，電路板 2 能夠提供 50A 以上的驅動電流。

電路板 1 傳播延遲：驅動的總負載為 470nF。洋紅色 – PWM 輸入，綠色 – 驅動電壓。

V_IH 是輸入 PWM 的邏輯閾值，V_TH 是 FET 的典型閾值。

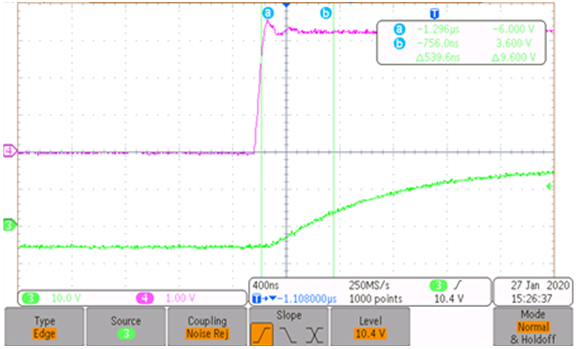

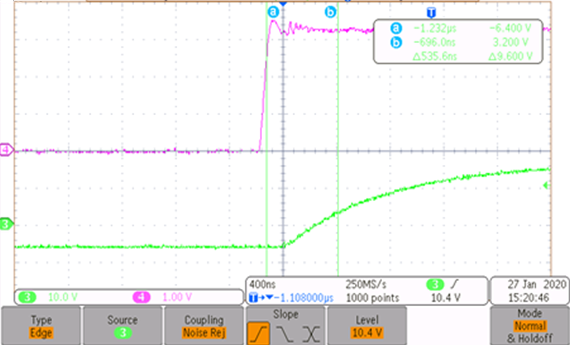

圖 5-3 電路板 1 傳播延遲：V_IH 至 V_TH

圖 5-4 電路板 1 傳播延遲：輸入開始到輸出開始

圖 5-5 電路板 2 傳播延遲：V_IH 至 V_TH

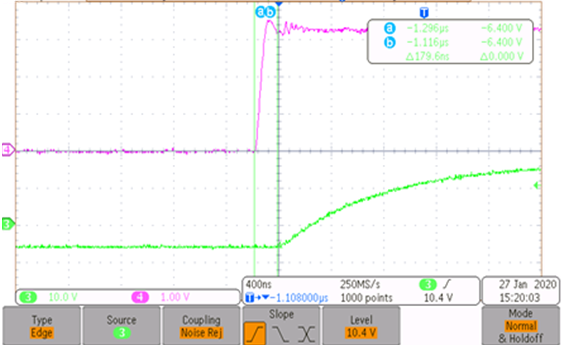

圖 5-6 電路板 2 傳播延遲：從開始到開始

這兩個電路板從 V_IH 到 V_TH 的傳播延遲約為 540ns。然而，從波形開始處測量，電路板 1 的延遲為 100ns，相比之下，電路板 2 的延遲為 180ns。

圖 5-7 和圖 5-8 顯示了在 10kHz 頻率下驅動 1μF 電容時，沒有氣流時電路板的熱性能。

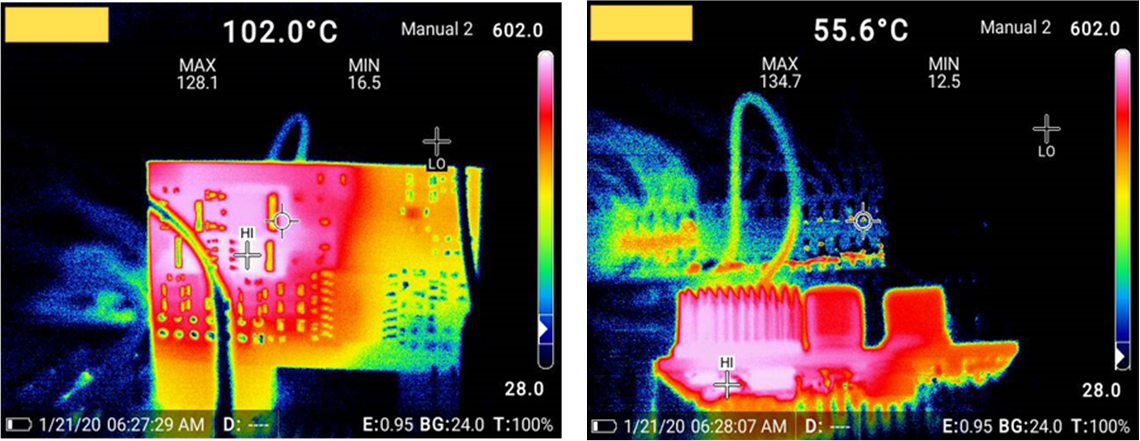

圖 5-7 電路板 1 熱分布

圖 5-7 顯示了驅動器晶體管是最熱的元件，溫度高達 135°C。

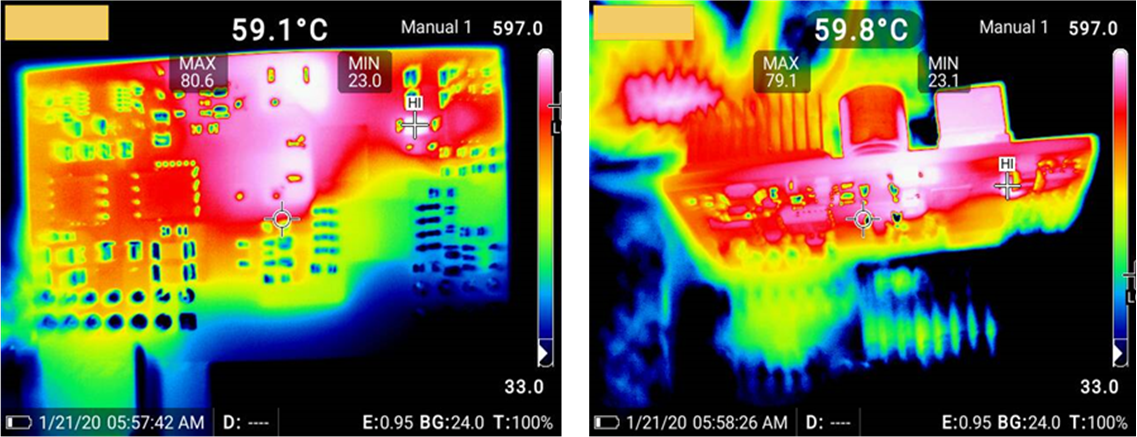

圖 5-8 電路板 2 熱分布

圖 5-8 顯示了反激式轉換器 IC 是最熱的元件，溫度約為 80°C。

驅動 1μF 電容時電路板 2 自舉 (C27) 電壓變化。紅色 – PWM 輸入，藍色 – C27 電壓，綠色 – 1μF 電容器上的輸出電壓。

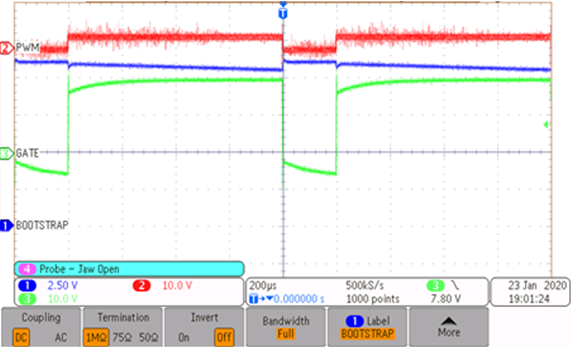

圖 5-9 頻率為 1kHz 時的自舉電壓

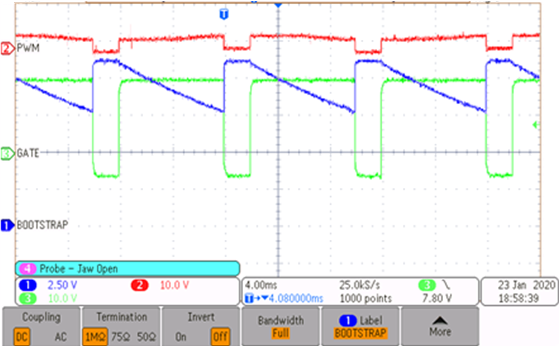

圖 5-10 頻率為 100Hz 時的自舉電壓

頻率為 1kHz 時，電壓下降非常小。即使頻率為 100Hz 時，在 80% 的占空比下，最小電壓仍保持在 7.5V 以上，因此對輸出波形沒有明顯影響。

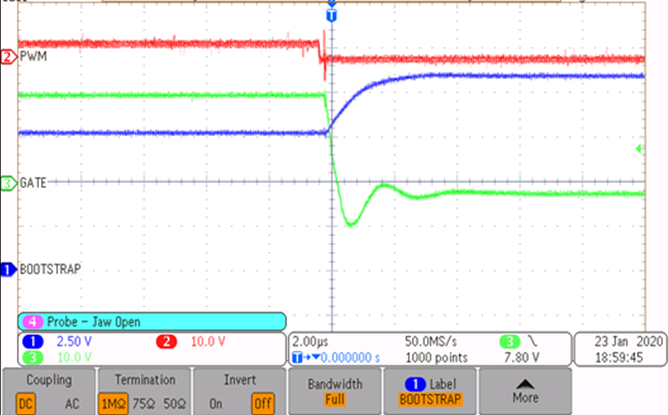

圖 5-11 自舉電壓充電時間

自舉電容器的充電時間約為 1μs。

電路板 1 米勒鉗位：使用 18Ω 電阻驅動 470nF 電容。洋紅色 – 鉗位電流，綠色 – 驅動電壓。

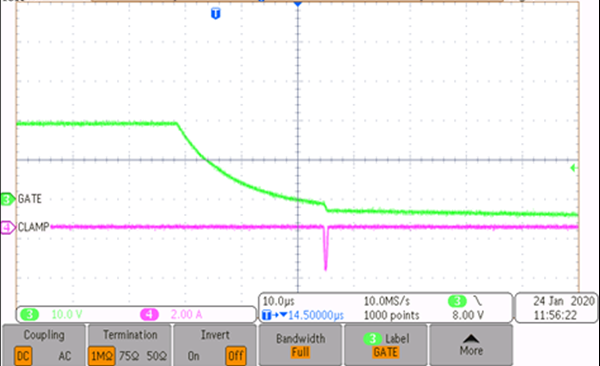

圖 5-12 米勒鉗位電流

盡管柵極驅動阻抗較高，但米勒鉗位能夠將柵極電壓保持為接近負極總線的水平。柵極驅動電阻特意設置為 18Ω 左右，以將一些電流推入鉗位。為了讓米勒鉗位發揮效用，晶體管必須盡可能靠近柵極和源極端子放置。

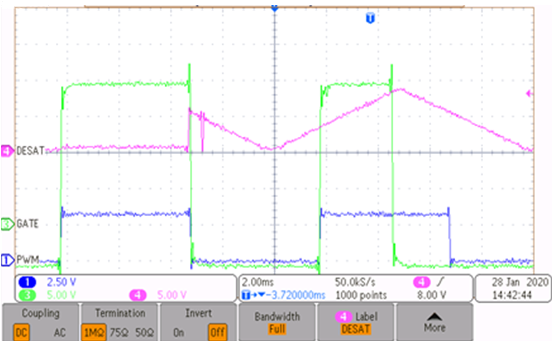

電路板 1 DESAT 慢速關閉操作，同時使用 1Ω 驅動電阻驅動 470nF 電容。藍色 – PWM 輸入，綠色 – 輸出電壓，洋紅色 – DESAT 輸入。

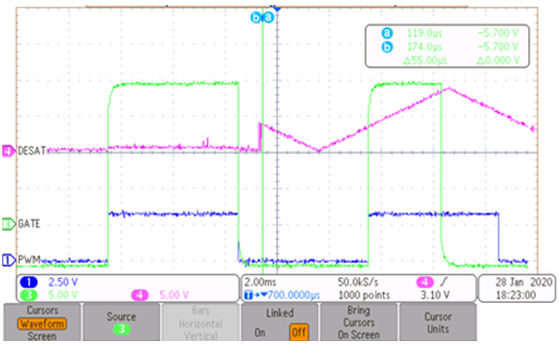

圖 5-13 DESAT 在沒有 R16 和 C20 的情況下關閉

圖 5-14 DESAT 在有 R16 和 C20 的情況下關閉

OUTL 引腳上的 R-C 網絡有助于通過外部電流升壓來還原慢速關閉操作。
