1 引言

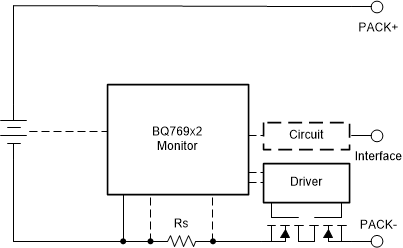

BQ769x2 系列電池監測器件設計有集成式高側 N 溝道 MOSFET 驅動器 CHG 和 DSG。高側開關可實現通過簡單的通信接口輕松連接電池（以 PACK- 基準），這樣在電池受到保護時仍然可以運行。數據表和評估模塊原理圖及圖 1-1 展示了高側電流路徑上的 FET。BQ769x2 使用以共漏極配置連接的串聯 FET。充電 FET 導通時將充電器下拉到電池電壓，放電 FET 導通時將負載上拉到 PACK+。當系統規格包括隔離式接口或要求低側開關時，或者設計中采用的 FET 不易在高側驅動時，可能需要使用低側開關。圖 1-2 展示了低側的 FET 和共漏極配置。放電 FET 導通時將 PACK- 下拉到電池負極，充電 FET 導通時將充電器負極上拉到電池負電壓。

BQ769x2 不包括集成的低側驅動器，但具有數字輸出 DDSG 和 DCHG，它們綜合了 FET 輸出狀態與預充電和預放電狀態，并發出 FET 的理想狀態信號。若要實施驅動器，宜查看 FET 柵極所需的電壓范圍。電路“GND”基準位于電池負極的情況下，當放電 FET 關斷時，放電 FET 柵極位于 GND 電平，PACK- 可由負載電阻拉至 PACK+，如圖 1-3 中所示。系統在此狀態下無法充電，充電 FET 也可以通過 VBAT 的柵極電壓關斷。當放電 FET 導通時，其柵極電壓升高到電壓 V_FETON，該電壓將使放電 FET 導通。PACK- 下拉至 GND 電壓，如圖 1-4 中所示。充電 FET 柵極也可以由 V_FETON 電壓導通，以消除體二極管上的壓降并避免 FET 發熱。忽略檢測電阻和 FET 電阻的壓降，PACK- 電壓處于 GND。

當充電 FET 在連接充電器的情況下關斷時，PACK- 電壓將低于 GND 電平。若要使充電 FET 保持關斷，柵極電壓必須接近 PACK- 電壓，如圖 1-5 中所示。當充電 FET 在連接充電器的情況下導通時，柵極上升到 V_FETON 電壓，PACK- 上拉至 GND 電平，參見圖 1-6。
