根據輸出紋波和環路響應，設計輸出電容器。輸出電壓紋波由兩部分組成：一部分是電感電流紋波流過輸出電容器的 ESR 所導致的，見Equation19；另一部分是由電感電流紋波對輸出電容器充放電造成的，見Equation20。目標輸出紋波為 30mV，因此 ΔV_{O_ESR} < 30mV 且 ΔV_{O_C} < 30mV，進而 R_ESR < 125mΩ 且 C_O > 0.91μF。

Equation19.

Equation20.

可通過Equation13 計算最大 ESR 值，從而得到合理的交叉頻率和足夠的相位裕度。若假設目標交叉頻率 f_c 約為 20kHz，則結果為 R_ESR ? 612mΩ。建議采用 3 倍裕度，結果為 R_ESR < 204mΩ。

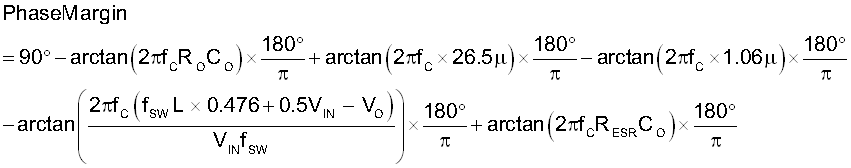

輸出電容器值決定內部補償式 PCM 降壓轉換器的環路響應，如Equation15 和Equation16 所示。使用 TPS560430 內部參數，計算公式為Equation21 和Equation22。目標 f_c 約為 20kHz，所以 C_O 約為 15μF。考慮到降額，使用 ESR 為 4mΩ 的 22μF、16V 陶瓷電容器。降額后，電容為 13μF：C_O = 13μF，R_ESR = 4mΩ。交叉頻率為 f_c = 23.4kHz，在 V_IN = 12V、I_O = 0.6A 時，相位裕度計算值為 64.2°。該公式還表明，當 V_IN 和 I_O 最小時，相位裕度最差；而在 V_IN = 7V、I_O = 0.1A 時，計算結果為 59.2°，符合設計規格。

Equation21.

Equation22.
