ZHCAAM3B July 2018 – August 2021 TPS560430
3.3 仿真和平臺驗證
圖 3-1 所示為平臺驗證的示意圖。SIMPLIS 用于對環路響應進行仿真，如圖 3-2 所示。圖 3-3 和圖 3-4 為 SIMPLIS 仿真和平臺測試的環路響應（其中，VIN = 12V，VO = 5V，IO = 0.6V，fSW=1.1MHz）。表 3-2 對不同 VIN 下的計算結果、仿真結果和平臺測量值進行了比較，可以看出，本應用報告中擬用的模型是準確的。

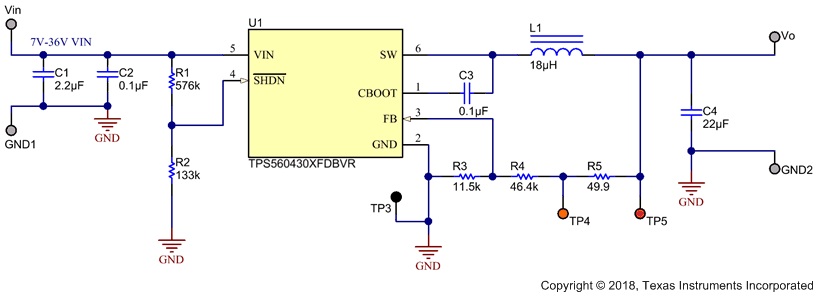

圖 3-1 TPS560430XF 設計（輸出為 5V）

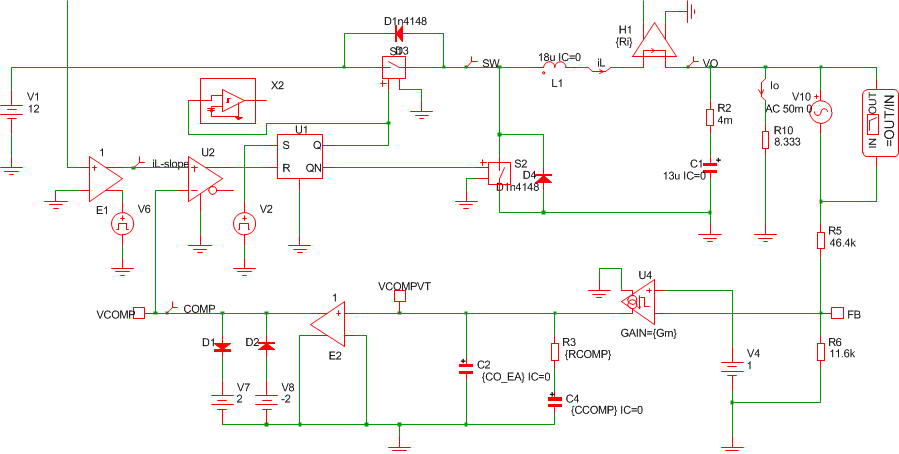

圖 3-2 SIMPLIS 簡化模型的示意圖

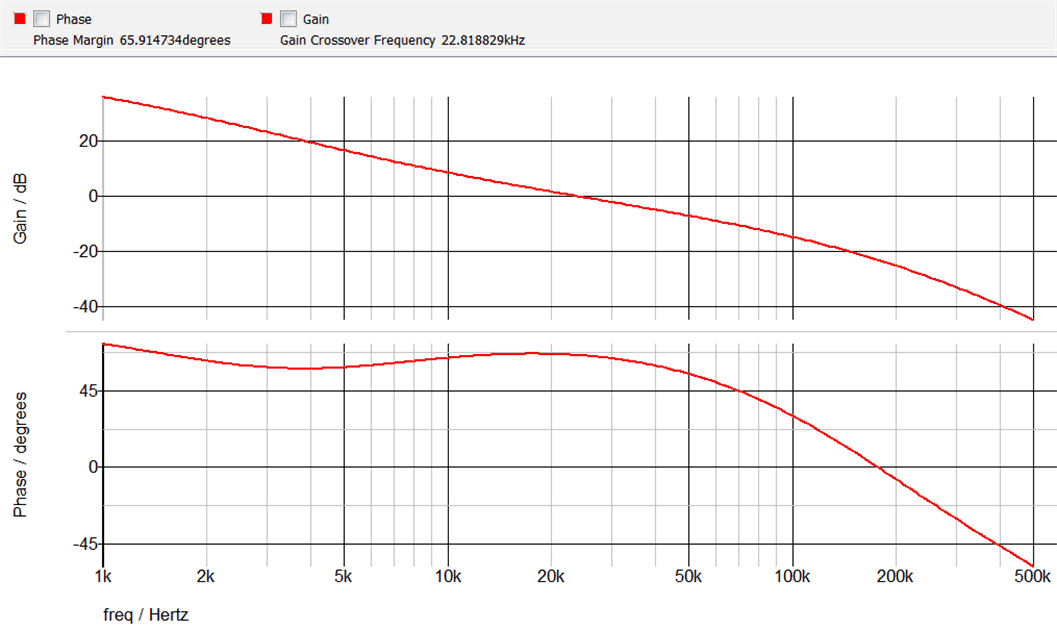

圖 3-3 VIN = 12V、IO = 0.6A 時的波特圖仿真結果

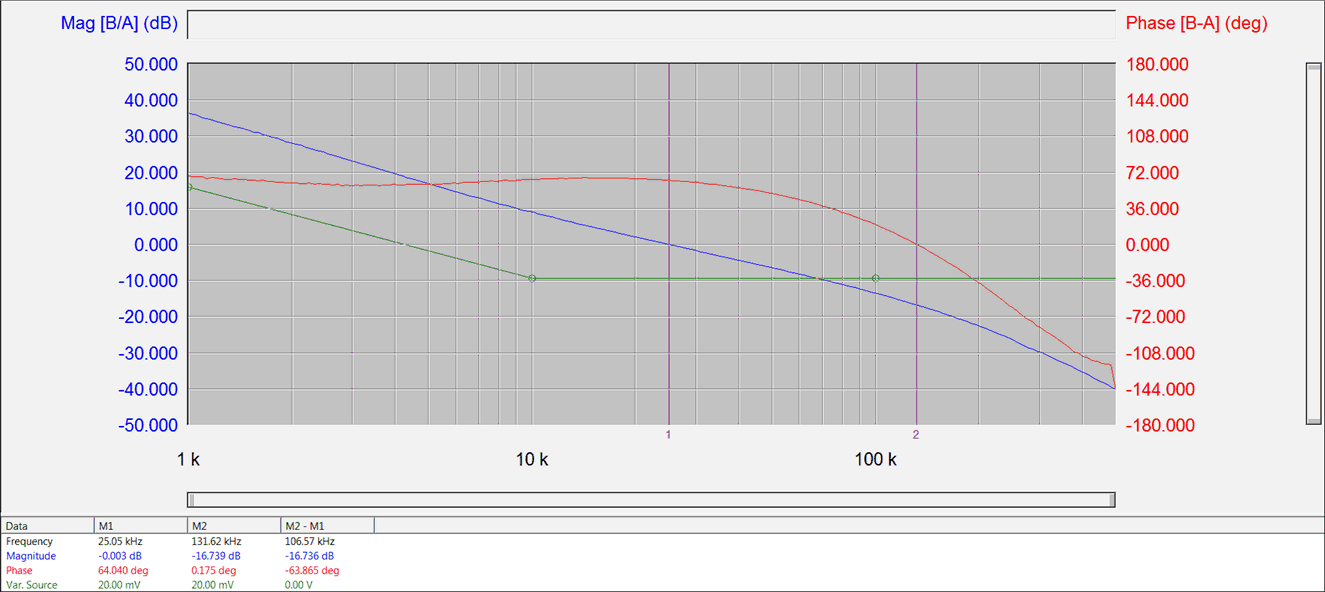

圖 3-4 VIN = 12V、IO = 0.6A 時的波特圖測試結果表 3-2 計算、仿真和平臺測量結果比較
| VIN (V) | IO (A) | 計算結果 | 仿真結果 | 平臺測量值 | |||
|---|---|---|---|---|---|---|---|
| fc (kHz) | 相位裕度 (°) | fc (kHz) | 相位裕度 (°) | fc (kHz) | 相位裕度 (°) | ||
| 7 | 0.1 | 23.4 | 59.2 | 22.8 | 61.3 | 23.6 | 58.4 |
| 7 | 0.6 | 23.4 | 62.2 | 22.7 | 64.4 | 24.7 | 61.7 |
| 12 | 0.1 | 23.4 | 61.2 | 22.9 | 62.8 | 24.6 | 60.3 |
| 12 | 0.6 | 23.4 | 64.2 | 22.8 | 65.9 | 25.1 | 64 |
| 36 | 0.1 | 23.4 | 63 | 22.9 | 64.3 | 23.7 | 61.1 |
| 36 | 0.6 | 23.4 | 66 | 22.9 | 67.4 | 23.9 | 66.3 |
