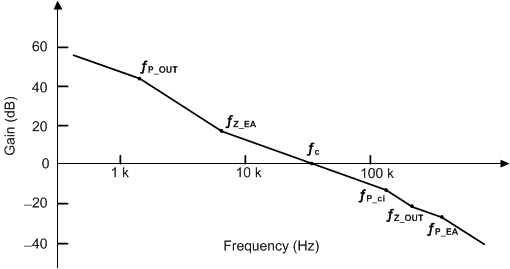

圖 2-3 所示為采用合適電感器和輸出電容器設計下的波特圖。其中，f_c ? f_{P_OUT}，f_c ? f_{Z_EA}, f_c ? f_{P_EA}，f_c ? f_{P_ci}，f_c? f_{Z_OUT}。

圖 2-3 PCM 降壓轉換器的波特圖模型

增益曲線必須經過 0dB，且斜率為 -20dB/dec，從而預留足夠的相位裕度。補償網絡 f_{Z_EA} 引入的零點抵消了輸出阻抗 f_{P_OUT} 的極點，它們遠遠小于交叉頻率：f_{P_OUT} ? f_c，f_{Z_EA} ? f_c。誤差放大器的寄生電容 C_{O_EA} 很小，因此 f_{P_EA} ? f_c。

若 L 太大，電流環路 f_{P_ci} 引入的極點會小于交叉頻率 f_c。增益曲線經過 0dB，斜率為 -40dB/dec，但相位裕度不夠。此外， f_{P_ci} 會受 V_IN 的影響，因此環路響應會受到 V_IN 的影響。為防止出現這種情況，L 必須合理設計，確保 f_{P_ci} ? f_c。可通過Equation12 計算最大電感值。

Equation12.

若輸出電容器的等效串聯電阻 (ESR) 太大，則輸出電容器 f_{Z_OUT} 引入的零點小于交叉頻率 f_c。在 f_{Z_OUT} 之后，增益曲線的斜率為 0dB/dec，使交叉頻率過大。IC 中的寄生參數引入的某些高頻極點會影響相位裕度，因此，相位裕度不夠。為防止這種情況，輸出電容器的 ESR 必須合理設計，確保 f_{Z_OUT} ? f_c。可通過Equation13 計算最大 ESR。

Equation13.
