14 當在連接多個節點的網絡中進行通信時，我發現 CAN 數據包的某些位與數據包的其余位相比具有更大的差分 CAN 電壓。為什么？

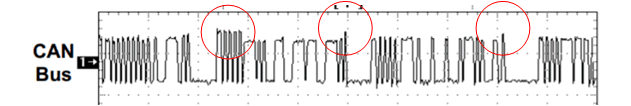

圖 14-1 差分 CAN 總線電壓在某些位上顯示更高的電壓CAN 數據包（如圖 14-2 所示）由數據包開頭的 ID 位組成，這些位用于按位仲裁，以確定哪個節點將繼續傳輸以及哪個/哪些其他節點將停止的優先級。此外，在數據包末尾，ACK 是確認位，由正確接收數據包的所有節點顯性驅動。因此，當總線上的多個節點同時顯性驅動時，與僅由主發送器節點驅動的其他位相比，差分電壓的幅度更高。圖 14-3 顯示了三個節點通信的 CAN 總線流量的快照，我們可以清楚地看到 CAN 總線上的電壓幅度更大。這些時間實例發生在在確認位期間或 B 和 C 在 ID 階段一起傳輸時。

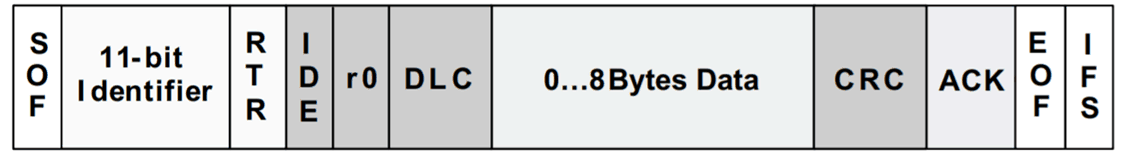

圖 14-2 CAN 數據包：查看幀開頭的 ID 位和幀末尾附近的 ACK
圖 14-3 CAN 總線波形描述了為什么有些位的幅度更大
