3 現在我已有隔離式 CAN 信號路徑，該如何產生隔離式電源？
有多種選項可用于產生 CAN 節點的隔離式電源。如果現場側（例如，總線側）電路需要更多的電源而不僅僅是為 CAN 收發器供電，那么像 TI 的 SN6505B 那樣驅動外部變壓器的推挽式變壓器驅動器便是一種易于使用且成本低的解決方案，如圖 3-1 所示。對于空間受限的應用，ISOW1044 了在單個芯片中提供信號隔離、直流/直流轉換器和 CAN FD 收發器，以減小解決方案尺寸并簡化設計流程，如圖 3-2 所示。有時，在某些工業應用（例如 DeviceNet）中，現場側提供 24V 電源，可按圖 3-3 中所示使用。要詳細了解此主題，請閱讀應用簡報如何在隔離式 CAN 系統中隔離信號和電源

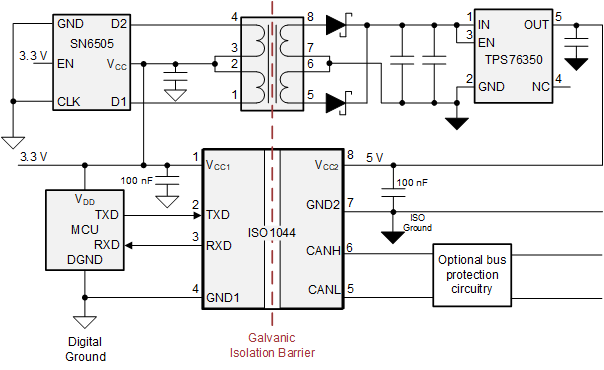

圖 3-1 采用推挽式拓撲的隔離式電源產生

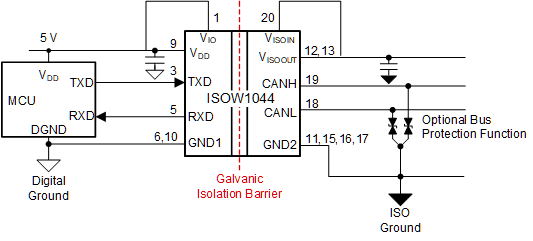

圖 3-2 采用小型 ISOW1044 的隔離信號和電源

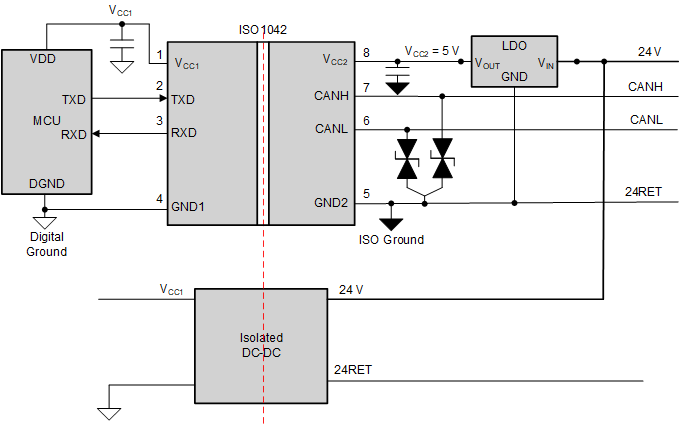

圖 3-3 DeviceNet 應用原理圖
