13 什么是殘樁長度？與其相關的設計注意事項是什么？
殘樁是節點終端和連接到 CAN 總線的電纜的電氣長度，如圖 13-1 所示。由于殘樁線沒有端接，信號反射會在殘樁中產生，在接收器的輸入閾值之間來回驅動信號電平，從而產生錯誤。
ISO 11898-2 標準規定最大總線長度為 40 米，最大速度為 1Mbps，最大殘樁長度為 0.3 米。但通過精心設計，殘樁長度可以更長。以下是計算最大殘樁長度的保守經驗法則，其理念是殘樁引起的信號反射在轉換時間本身期間仍然存在，并在以后消失。如果數據速率較慢且信號質量在網絡中是可接受的，則可以使用比這更長的殘樁設計。我們建議系統設計人員對其網絡設計進行全面測試以得出結論。

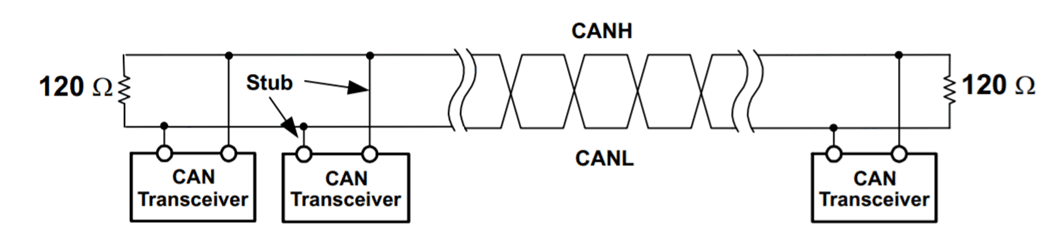

圖 13-1 顯示殘樁的 CAN 網絡方程式 3. 2*殘樁中信號的傳播延遲 <= (1/3)* 接收器的上升或下降時間
對于 ISO1044：典型下降時間 = 40ns，假設 x 為殘樁長度（以米為單位），信號在雙絞線電纜中以 5ns/米的速度傳播。
把值代入方程式 3 中，2*x*5ns/m <= (1/3)*40
x<= 1.33 米。
