6.4 噪聲示例
當觀察信號鏈中的噪聲時，首先要了解噪聲是如何影響 ADC 動態性能的，這是因為在交流和高頻測量時，SNR 是非常重要的值之一，這在許多應用中都很常見。常見的 SNR 公式如方程式 4 所示，因為這是理想 N 位 ADC 的最高 SNR 水平。
如需了解外部基準電壓的影響，請查看方程式 5 中 ADC 的總噪聲。總 ADC 噪聲 (rms) 是來自 ADC 和基準電壓的不相關噪聲的組合。因為這些噪聲是不相關的，如果我們希望電壓基準對 SNR 的影響很小，VREF 噪聲必須至少比 ADC 噪聲小 5 倍，如方程式 6 中所示。
在基準電壓數據表中，噪聲表示為閃爍噪聲和寬帶噪聲。

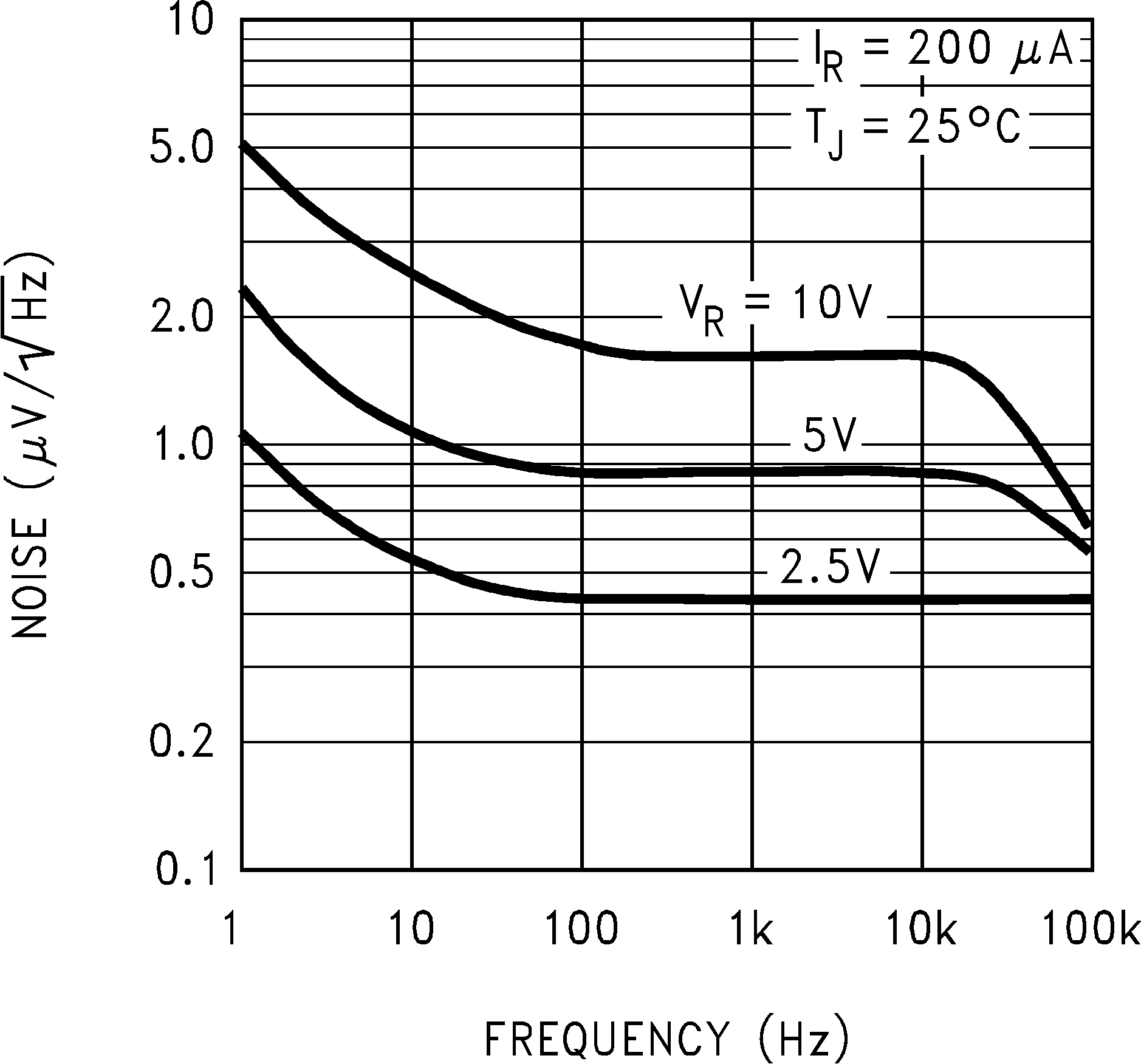

圖 6-1 LM4050 噪聲電壓與頻率間的關系圖 6-1 中給出了從 1Hz 到整個頻率范圍的頻域圖。在此圖中，噪聲級別 k = 432nV/√(Hz)，轉角頻率 Fc = 65Hz。閃爍噪聲下限 (FL) = 0.1Hz，頻率上限 (FH) 為 10Hz。根據這些信息，RMS 閃爍噪聲可以計算為……
閃爍噪聲的替代視圖如圖 6-2 所示，寬帶噪聲如圖 6-3 所示。

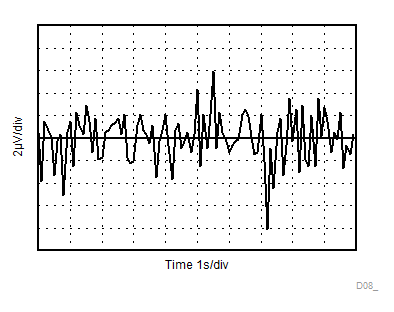

圖 6-2 REF3425 0.1Hz 到 10Hz 噪聲

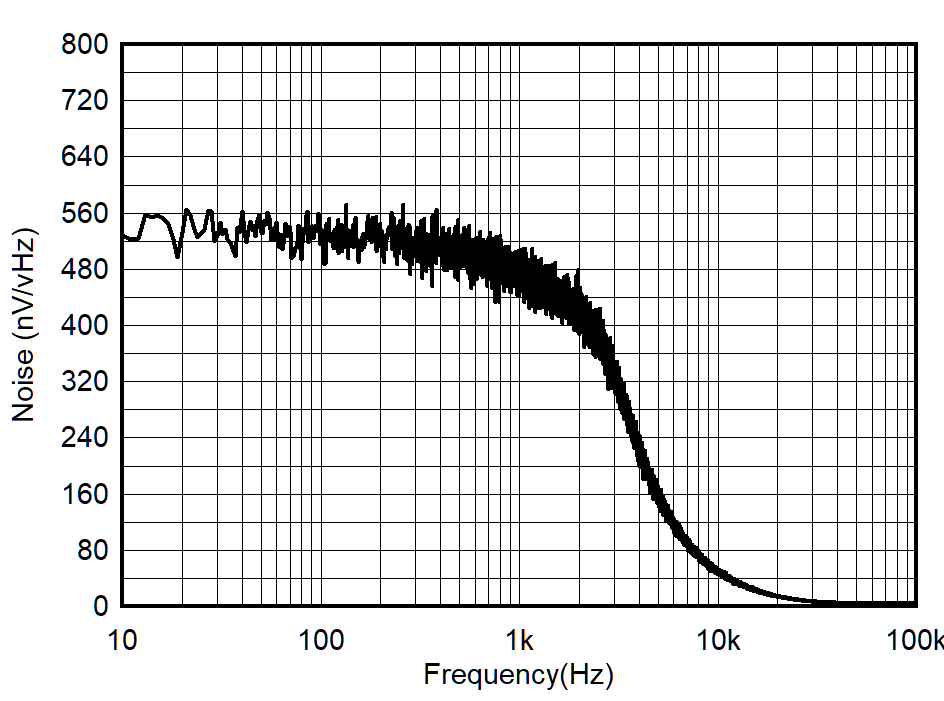

圖 6-3 REF3425 噪聲性能 10Hz 到 100kHz在這種情況下，閃爍噪聲根據 方程式 8 計算。
閃爍噪聲無法濾除。因此，將根據 ADC SNR 要求計算允許的寬帶噪聲。方程式 9 說明了如何找到寬帶噪聲限制，因為閃爍噪聲無法濾除。
如果允許的寬帶噪聲大于參考信號的總寬帶噪聲，則需要濾除額外的寬帶噪聲分量。方程式 10 說明了如何計算截止頻率。
