ZHCAAD4C June 2021 – November 2021 CD4052B , TS3A225E , TS3A44159
5.3.2.1 USB 應用中的多路復用器
圖 5-20 示出了總線開關可在其內使用的 USB 2.0 應用。筆記本電腦中的第一個開關用于隔離筆記本電腦和擴展塢。該擴展塢上的開關用作多路復用器，為 DATA+ 和 DATA– 信號提供兩條不同的路徑。如果操作系統為 Windows 95，則不支持 USB 2.0 集線器。開關 1 和 2 處于閉合狀態，且 USB 線直接連接到端口 1。圖 5-21 示出了 CB3Q3257 在此類應用中的使用。

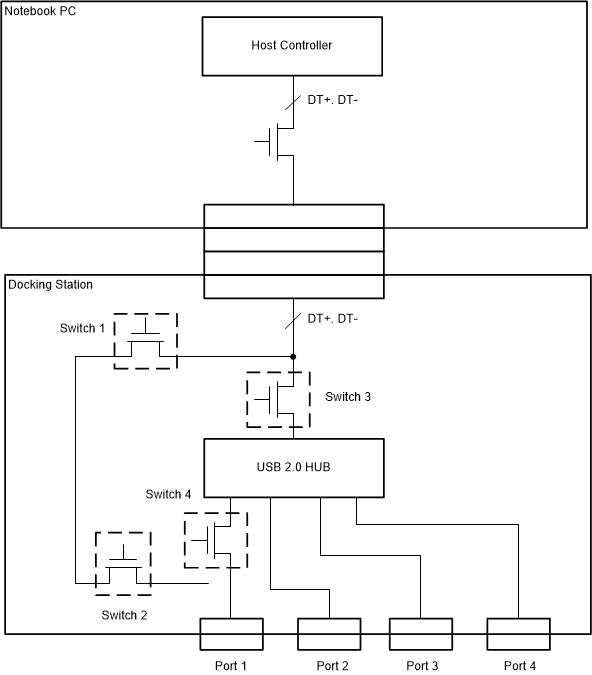

圖 5-20 USB 應用中的多路復用

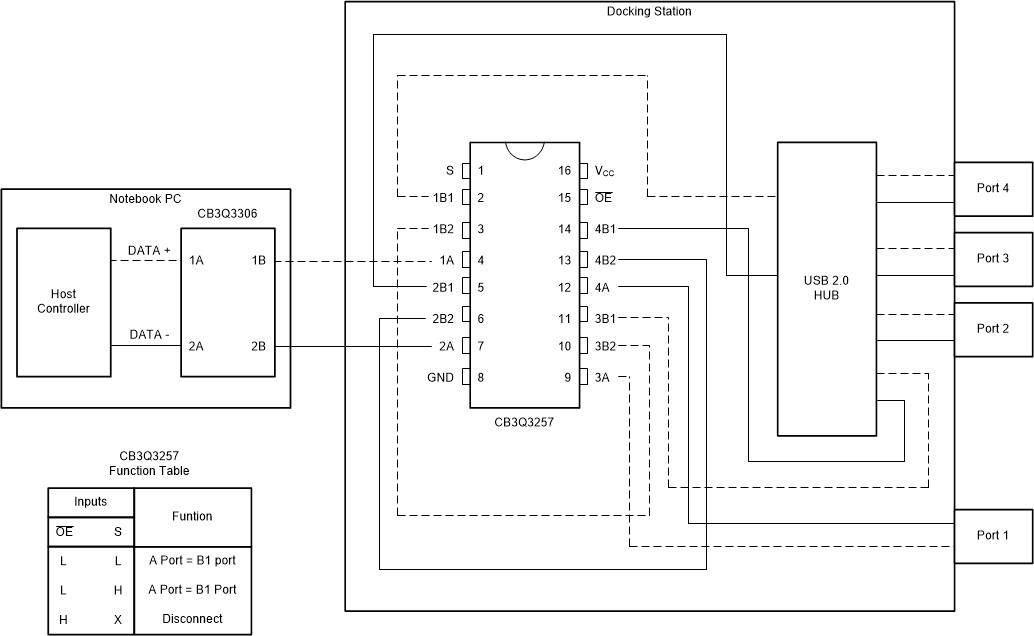

圖 5-21 USB 應用中的 CB3Q3257虛線顯示的是 Data+ 信號路徑，實線顯示的是 Data– 信號路徑。Data+ 信號傳輸到 1A。根據選擇信號 (S) 電平，輸出可以是 1B1 或 1B2。當 S 較低時，主控制器的 Data+ 通過 USB 2.0 集線器連接到端口（1A → 1B1 → USB 2.0 集線器→ 3B1 → 3A →端口 1）。當 S 較高時，Data+ 直接連接到端口 1（1A → 1B2 → 3B2 → 3A）。同樣，Data– 通過 2A、2B1、2B2、4A、4B1 和 4B2 開關連接到端口 1。
