3.1 半橋轉換器
半橋轉換器類似于推挽式轉換器，但不需要中心抽頭的初級。磁場的反轉是通過反轉初級繞組電流的方向來實現的。在這種情況下，需要兩個電容器 C1 和 C2 形成直流輸入中點。晶體管 Q1 和 Q2 交替接通以避免電源短路，在這種情況下的占空比 d 必須小于 0.5。

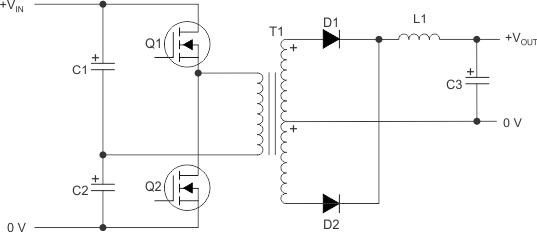

圖 3-2 半橋轉換器對于半橋轉換器，輸出電壓 VOUT 等于：
Equation2.
其中，d 是晶體管的占空比，且 0 < d < 0.5。
N2/N1 是變壓器的次級繞組與初級繞組的匝數比。
