5 直流/直流轉換器部分（電壓饋電全橋）
直流/直流部分包含 120V 升壓、4A 峰值電流的高頻高側和低側驅動器 UCC27211，用于驅動全橋轉換器的高側和低側 FET。
在 UCC27211 中，高側和低側均具有獨立的輸入，從而在應用中提供強大的輸入控制信號靈活性。高側驅動器偏置電源的自舉二極管位于芯片內部。UCC27210 是偽 CMOS 兼容輸入版本，而 UCC27211 是 TTL 或邏輯兼容版本。高側驅動器以開關節點 (HS) 為基準，該節點通常是高側 MOSFET 的源極引腳和低側 MOSFET 的漏極引腳。低側驅動器以 VSS（通常為接地端）為基準。包含的功能有輸入級、UVLO 保護、電平位移、自舉二極管和輸出驅動器級。

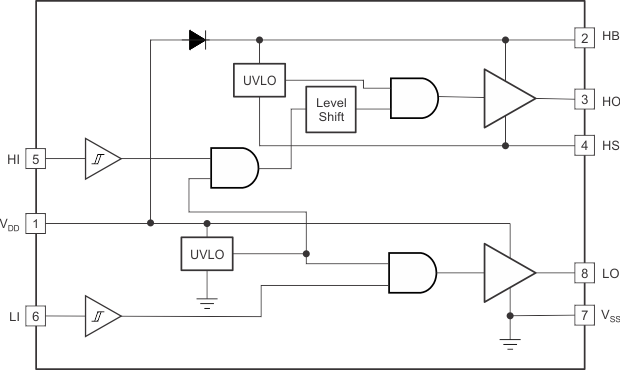

圖 5-1 所示為對于高側和低側驅動器的獨立控制以及能夠承受高達 120V 反向電壓的內部自舉二極管。
圖 5-1 UCC27211 的功能方框圖IC 的 VDD 電源來自 12V 電池本身（HF 逆變器電源）。直流/直流級將 12V 輸入電壓轉換到穩定的 380V 直流總線，作為直流/交流部分的輸入。為了避免在 PWM 開始時出現電池浪涌電流，采用了軟啟動來控制 di/dt 的速率。PWM 最初以非常低的占空比開始，最后根據直流總線電壓 (380V) 的調節點調整占空比。圖 13-1直流/直流部分中開關的工作頻率為 40kHz，輸出濾波器的頻率為開關 M6 或 M9 的兩倍（請參閱）。
