1 特性
- 符合汽車應用 要求
- 具有符合 AEC-Q100 的下列結果：
- 器件溫度等級 1：–40°C 至 +125°C
- 器件 HBM 分類等級 2：±2kV
- 器件 CDM 分類等級 C4B：±750V
- 實現零功耗 (< 5 mW) 待機功耗
- 一次側調節 (PSR) 功能免除了對光耦合器的需求
- 具有由線路和負載產生±5% 電壓和電流變化的調節能力
- 700V 啟動開關
- 83kHz最大開關頻率，支持低待機功耗充電器設計
- 針對最高總體效率的諧振環谷值開關運行
- 具有頻率抖動特性，確保符合 EMI 標準
- 針對金屬氧化物半導體場效應晶體管 (MOSFET) 的已鉗制柵極驅動輸出
- 過壓、欠壓和過流保護功能
- 可編程電纜補償
- 小外形尺寸集成電路 (SOIC)-7 封裝
2 應用
- 汽車電源
- 混合和電動汽車
- 家用電器和工業自動化 SMPS
- 備用和輔助電源
3 說明
UCC28730-Q1 隔離式反激電源控制器無需使用光耦合器即可提供恒壓 (CV) 和恒流 (CC) 輸出調節。最小開關頻率 30Hz 可促進實現低于 5mW 的無負載功耗。此器件處理來自一次側電源開關和輔助反激式繞組的信息，以對輸出電壓和電流進行精確控制。
其內部的 700V 啟動開關、動態可控的工作狀態和定制的調制方式支持超低待機功耗，而不會影響啟動時間或輸出瞬態響應。UCC28730-Q1 中的控制算法允許工作效率達到或超過適用標準。帶有谷值開關的斷續傳導模式 (DCM) 降低了開關損耗。調制開關頻率和一次側峰值電流振幅（FM 和 AM）可在整個負載和線路范圍內保持高轉換效率。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| UCC28730-Q1 | SOIC (7) | 4.90mm x 3.90mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

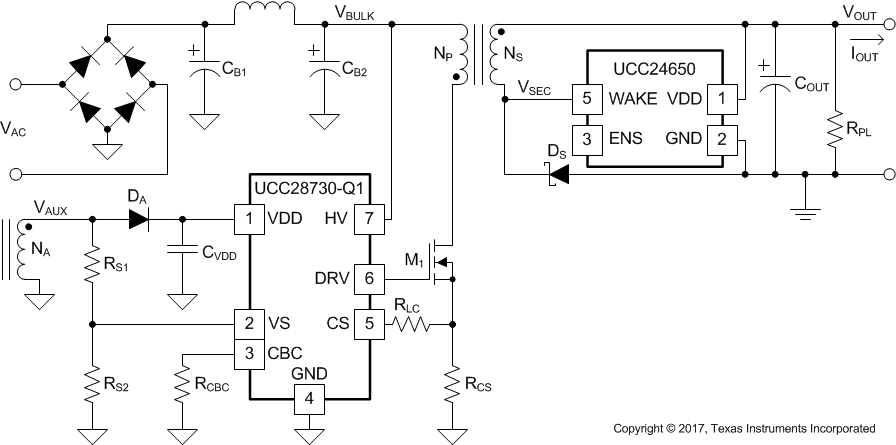

簡化電路原理圖

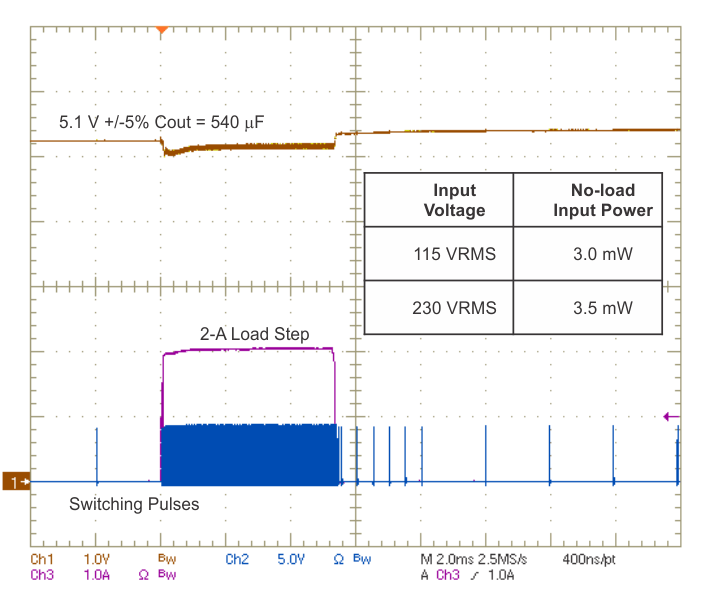

無負載時零功耗
