7.3.6 低傳播延遲和緊密匹配的輸出
UCC2752x 驅動器器件在輸入和輸出之間具有極低的 13ns（典型值）傳播延遲，為高頻開關應用提供超低水平的脈沖傳輸失真。例如，在同步整流器應用中，當使用單個驅動器器件來驅動 SR MOSFET 時，SR MOSFET 的失真非常低。此外，驅動器器件在兩個通道之間還具有非常精確的 1ns（典型值）內部傳播延遲匹配，這對于需要雙柵極驅動的關鍵時序應用非常有利。例如，在 PFC 應用中，可以使用每個輸出通道獨立驅動一對并聯 MOSFET，兩個通道的輸入均由 PFC 控制器器件的通用控制信號驅動。在這種情況下，1ns 延遲匹配可確保同時驅動并聯 MOSFET，從而更大限度地減小導通延遲差異。兩個通道之間緊密匹配的另一個好處是，兩個通道連接在一起以有效地提高電流驅動能力，例如可以通過將 INA 和 INB 輸入連接在一起以及將 OUTA 和 OUTB 輸出連接在一起，將 A 和 B 通道組合成一個驅動器。然后，一個信號控制并聯組合。
直接將 OUTA 和 OUTB 引腳連接在一起時務必要小心，因為在導通或關斷期間，兩個通道之間的任何延遲均可能會導致擊穿電流傳導，如圖 7-7 所示。雖然這兩個通道本身就非常匹配（4ns 最大傳播延遲），但請注意，兩個通道之間的輸入閾值電壓電平可能存在差異，這會導致兩個輸出之間出現延遲，這在采用慢速 dV/dt 輸入信號時尤其明顯。每當使用 OUTA 和 OUTB 以及 INA 和 INB 之間的直接連接并聯兩個驅動器通道時，TI 建議遵循以下指導原則：
- 在 INA 和 INB 引腳上使用速度極快的 dv/dt 輸入信號（20V/μs 或更高），以將輸入閾值差異造成通道間延遲的影響降至極低。
- INA 和 INB 連接必須盡可能靠近器件引腳。
如有可能，安全做法是在設計中添加一個選項，使柵極電阻與 OUTA 和 OUTB 串聯。這樣就可以選擇使用 0Ω 電阻直接并聯輸出，或在必要時添加適當的串聯電阻來限制擊穿電流。

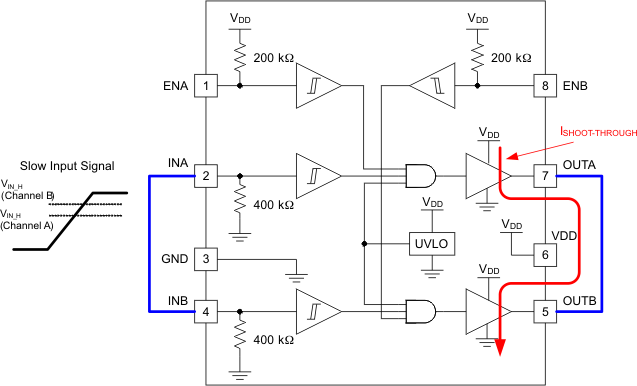

圖 7-7 慢速輸入信號會在并聯期間導致通道間出現擊穿（建議 dV/dT 為 20V/Ms 或更高）
圖 7-8 導通傳播延遲（CL = 1.8nF，VDD = 12V）

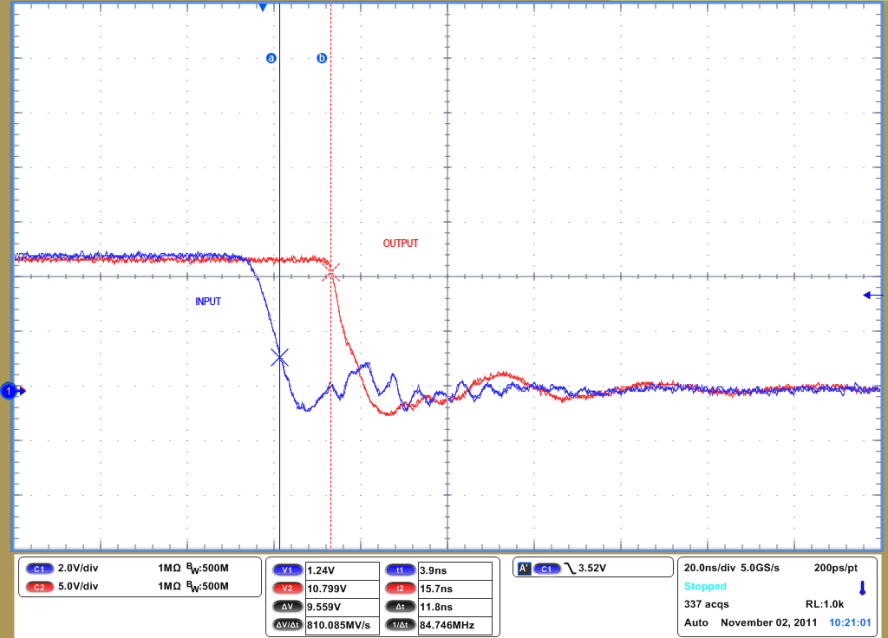

圖 7-10 關斷傳播延遲（CL = 1.8nF，VDD = 12V）
圖 7-9 導通上升時間（CL = 1.8nF，VDD = 12V）
圖 7-11 關斷下降時間（CL = 1.8nF，VDD = 12V）
