6.6 開關特性
在自然通風條件下的工作溫度范圍內測得（除非另有說明）
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 | |
|---|---|---|---|---|---|---|
| tR | 上升時間 (1) | CLOAD = 1.8nF | 7 | 18 | ns | |
| tF | 下降時間(1) | CLOAD = 1.8nF | 6 | 10 | ||
| tM | 兩通道間的延遲匹配 | INA = INB，50% 轉換點處的 OUTA 和 OUTB | 1 | 4 | ||
| tPW | 可改變輸出狀態的最小輸入脈沖寬度 | 15 | 25 | |||
| tD1，tD2 | 輸入至輸出傳播延遲(1) | CLOAD = 1.8nF，5V 輸入脈沖 | 6 | 13 | 23 | |
| tD3，tD4 | EN 至輸出傳播延遲(1) | CLOAD = 1.8nF，5V 使能脈沖 | 6 | 13 | 23 | |

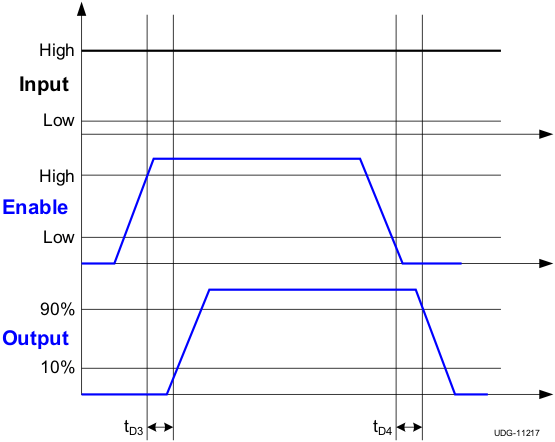

圖 6-1 使能功能（用于同相輸入驅動器運行）

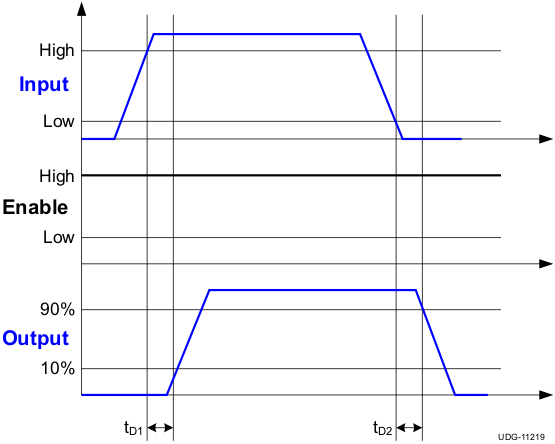

圖 6-3 同相輸入驅動器運行

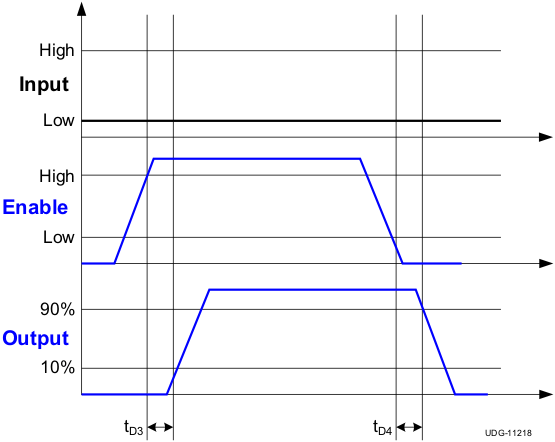

圖 6-2 使能功能（用于反相輸入驅動器運行）
圖 6-4 反相輸入驅動器運行
