8.2.2.20 突發模式編程
突發模式編程界面使用戶可以編程隨輸入電壓的變化而自適應變化的突發模式閾值電壓 (VLL)。這樣可以在整個 VIN 范圍內達到一致的突發閾值，從而使整個 VIN 范圍內的效率曲線更加一致。
VLL 電壓與 BLK 引腳電壓之間存在以下關系：
在該方程式中，VLL 是突發模式閾值電壓；VBLK 是 BLK 引腳電壓；通過兩個外部電阻器可以編程 a 和 b 兩個參數。

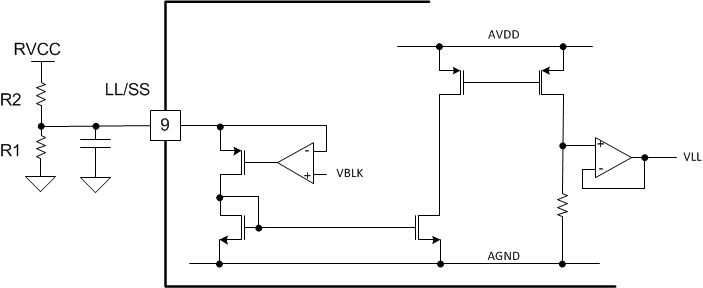

軟啟動完成后，將感測到的來自通過緩沖器的 IC 內的 BLK 引腳電壓施加到 LL/SS 引腳。如下圖所示，這使得流經編程電阻器 RLLUpper 和 RLLLower 之間的電流出現差異。該電流差流入 LL/SS 引腳，進行鏡像，然后施加到 250kΩ 電阻器 RLL。RLL 上的電壓作為 VLL 使用。
Figure 55. 突發模式編程
隨后可以推導 VLL 和 VBLK 之間的關系：
Equation 69 重新調整后得到 Equation 70
要確定 RLLUpper 和 RLLLower，需要兩組（VLL，VBLK）值。VBLK 可以直接從 BLK 引腳測得。在反饋光耦合器發射極和接地之間插入一個 10kΩ 電阻器可以測得 VLL 電平。假設在 10kΩ 電阻器上測得的電壓是 V10k。隨后可按如下公式計算 VLL 電壓：
刪除 RLLUpper。如此一來，VLL 電壓處于最小值 0.7V，該值由內部電路設計確定。然后將負載電流調整到需要的突發模式閾值負載水平，并確保功率級在此條件下不突發。例如，需要的突發模式閾值水平是 10% 負載。以 10A 為滿負載條件，將負載電流設置為 1A。設置負載電流后，將輸入電壓變為兩個不同的電壓，并記錄兩個不同的讀數（V10k，VBLK）。然后基于Equation 70 和Equation 71，可以解出 RLLUpper 和 RLLLower。
在本例中，下電阻器電阻選定在 402kΩ，上電阻器電阻選定在 732kΩ。
