7.3.11 恒壓電壓感應
BLK 引腳用于感測 LLC 直流輸入電壓（恒壓電壓）電平。BLK 引腳上的比較器設置以下閾值：
- LLC 打開開關時的恒壓電壓電平 – BLKStartTh
- LLC 關閉開關時的恒壓電壓電平 – BLKStopTh
- 觸發恒壓電壓過壓故障時的恒壓電壓電平 – BLKOVRiseTh
- 清除恒壓電壓過壓故障時的恒壓電壓電平 – BLKOVFallTh
BLKOV 信號由一個比較器生成，該比較器具有可通過多路復用器進行選擇的兩個閾值。這是為了給 BLKOV 故障創造必需的遲滯。BLKSns 信號緩沖后，發送到burst模式閾值生成塊，以實現自適應burst模式閾值。

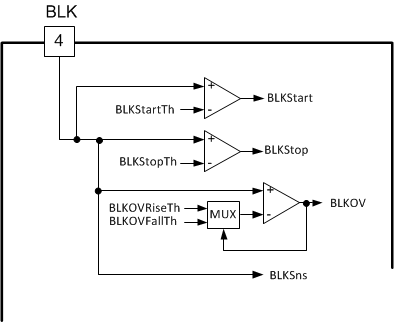

Figure 36 是 BLK 引腳的方框圖。
Figure 36. VCR 斜坡補償電流開/關

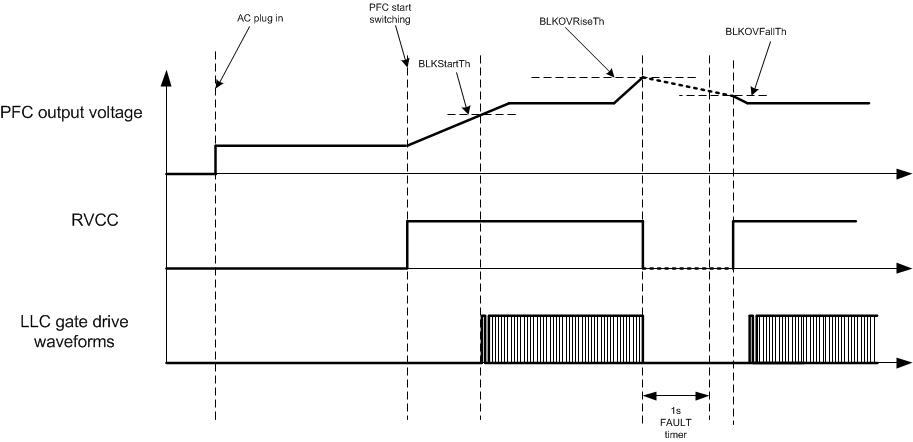

Figure 37. BLK 運行時序圖
