7.3.9 諧振電容器電壓感應
諧振電容器電壓感應引腳通過電容分壓器感應諧振電容器電壓。在器件內，兩個完全匹配的控制電流源連接到 VCR 引腳，以生成頻率斜坡補償。兩個電流源的開/關控制信號來自波形發生器塊。
在波形發生器 IDLE 狀態期間或在啟動前，應將 VCR 節點短接到 Vcm。該操作將有助于減小啟動峰值電流，且有助于 VCR 電壓在間歇模式期間快速穩定。

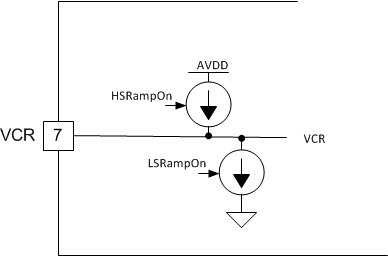

Figure 33. VCR 方框圖

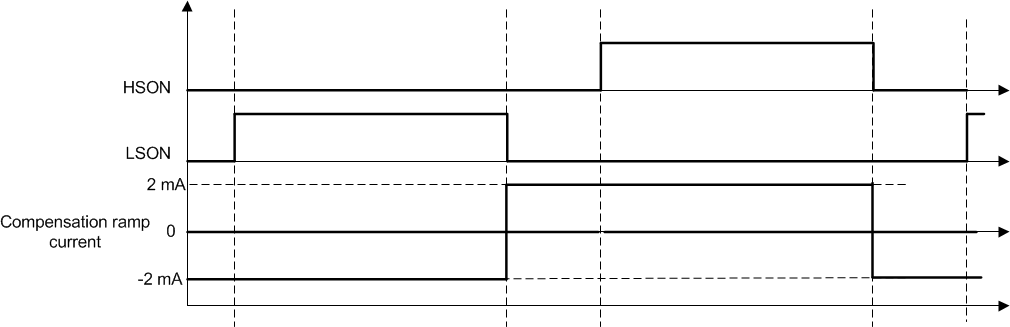

Figure 34 中顯示了斜坡電流開/關順序。斜坡電流始終開啟。它在高側打開或低側打開信號下降沿變向。
Figure 34. VCR 斜坡補償電流開/關
在 VCR 引腳上，使用電容分壓器混合諧振電容器波形和斜坡補償波形。調節外部電容大小可以更改電荷控制和直接頻率控制的分配。假設電容分壓器分壓后的諧振電容器電壓為 Vdiv，則斜坡補償電流在 VCR 引腳上產生的電壓為 Vramp。如果 Vdiv 遠遠大于 Vramp，則控制方法與電荷控制類似，控制力度與一個開關周期的輸入電荷成比例。如果 Vramp 遠遠大于 Vdiv，則控制方法與直接頻率控制類似，控制力度與開關頻率成比例。通過調整 Vdiv 和 Vramp 之間的比值可實現最佳瞬態響應。
