該功能提供了一種通過外部信號來關斷系統的方法。當 FBreplica 小于間歇模式閾值時,停止 LLC 開關。當 FBLessThanBMT 為真的時間超過 200ms 時,進入 1s 脈沖狀態,并嘗試重新啟動。在 LLC 打開開關前,系統必須確保 FBLessThanBMT 不為真。如果通過外部信號使 FBreplica 持續保持低電平,系統不會再次啟動。
此功能可用于系統開/關控制或 UCC25630 以外的任何其他故障關斷。要實現此功能,需使用一個外部偏置光耦合器。下方的原理圖是該實現方式的一個示例。

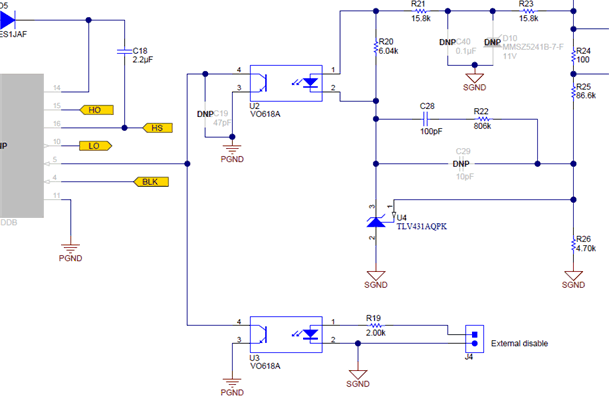

Figure 32. 外部禁用示例電路
