ZHCSKZ7D June 2020 – August 2024 UCC21540-Q1
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。

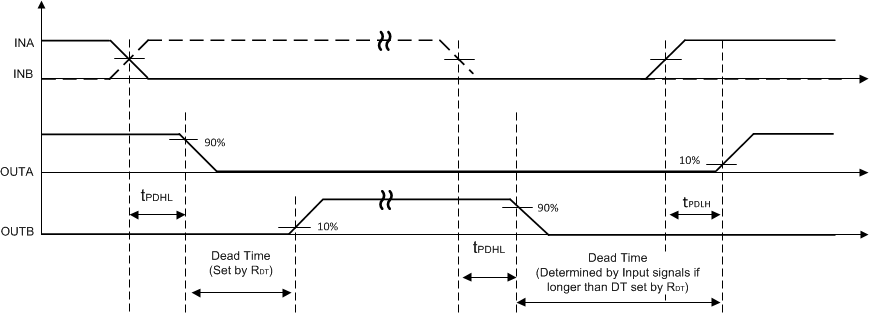

將 DT 連接到 VCCI 可禁用 DT 功能并允許輸出重疊。在 DT 和 GND 之間放置一個電阻器 (RDT) 可根據以下公式調整死區時間:DT (ns) = 10 × RDT (kΩ)。TI 建議靠近 DT 引腳放置一個 ≤1nF 的陶瓷電容器來旁路此引腳,從而實現更佳的抗噪性能。有關死區時間的更多詳細信息,請參閱節 8.4.2。
