ZHCSHS5C February 2018 – November 2024 UCC21222
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。

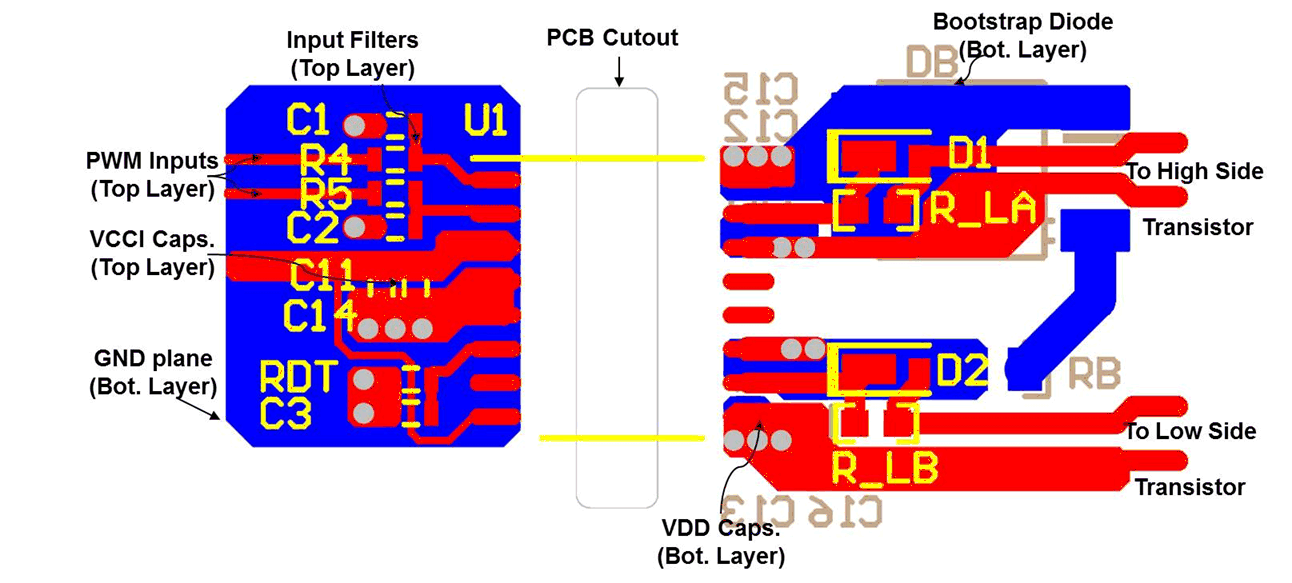

圖 10-1 顯示了一個 2 層 PCB 布局示例,其中標記了信號和主要元件。
圖 10-1 布局示例初級側和次級側之間沒有 PCB 布線或覆銅,從而確保了隔離性能。
增加輸出級中高側和低側柵極驅動器之間的 PCB 布線,以最大限度地增加高壓運行時的爬電距離,這樣,也會最大限度地減少由于寄生電容耦合在開關節點 VSSA (SW)(可能存在高 dv/dt)和低側柵極驅動器之間導致的串?dāng)_。

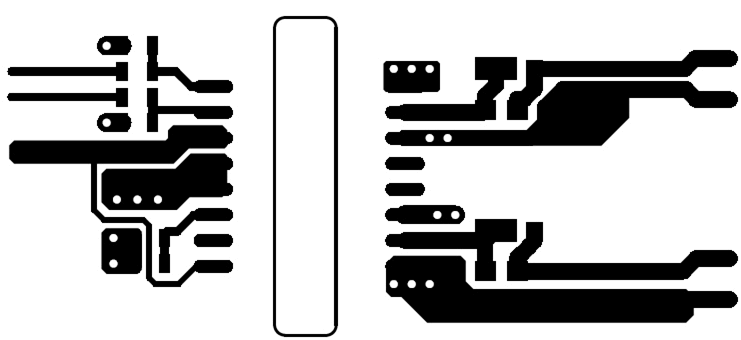

圖 10-2 頂層布線和覆銅

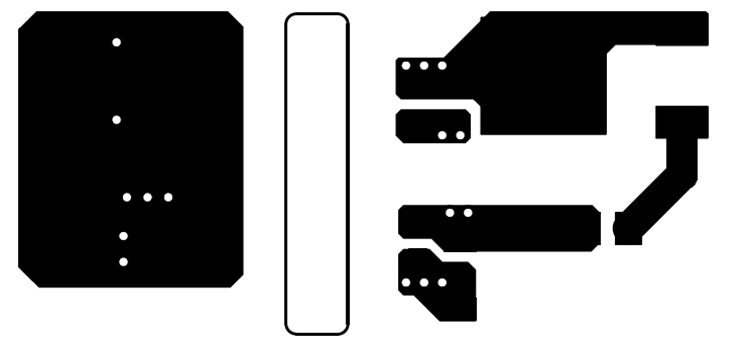

圖 10-3 底層布線和覆銅圖 10-4 和圖 10-5 分別是 3D 布局的俯視圖和仰視圖。
初級側和次級側之間的 PCB 切口位置,可確保隔離性能。

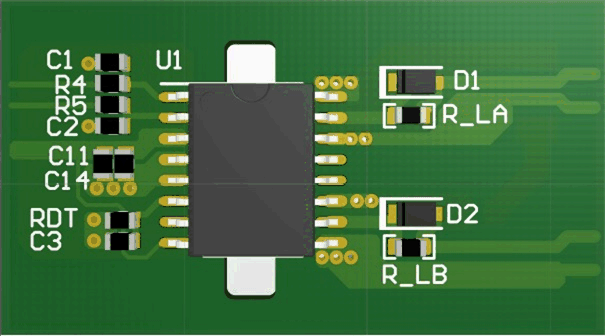

圖 10-4 3D PCB 俯視圖

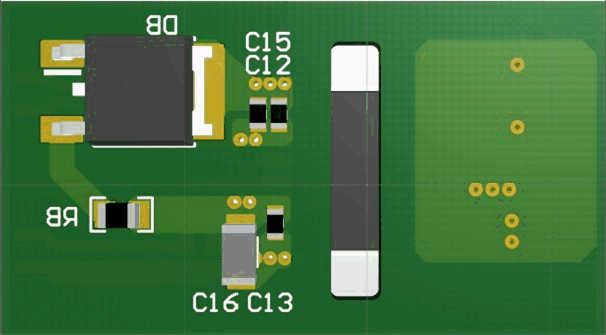

圖 10-5 3D PCB 底視圖
